Så här driver du en trådlös skruvmejsel från ett elektriskt nätverk
Den trådlösa skruvmejseln är konstruerad för skruvning - skruva loss skruvar, skruvar, skruvar och bultar. Det beror på användningen av utbytbara huvudbitar. Skruvmejselns räckvidd är också mycket bred: den används av möbelsammansättare, elektriker, byggnadsarbetare - efterbehandlare fäster gipsskivor med det och i allmänhet allt som kan monteras med en gängad anslutning.
Detta är en professionell skruvmejselapplikation. Förutom proffs köps detta verktyg också uteslutande för personligt bruk under reparation och byggarbete i en lägenhet eller ett hus på landet, garage.
Den trådlösa skruvmejseln är lätt, liten i storlek, kräver ingen nätverksanslutning, vilket gör att du kan arbeta med den under några förhållanden. Men hela problemet är att batterikapaciteten är liten och efter 30 - 40 minuters intensivt arbete måste du ställa in batteri för laddning inte mindre än 3 till 4 timmar.
Dessutom tenderar batterier att bli oanvändbara, särskilt när de inte använder en skruvmejsel regelbundet: de hänger en matta, gardiner, målningar och lägger den i en låda. Ett år senare bestämde de sig för att skruva en plastkartong och skruvmejseln “dra” inte, batteriladdning hjälper lite.
Ett nytt batteri är dyrt, och inte alltid till salu kan du omedelbart hitta exakt vad du behöver. I båda fallen finns det bara en väg ut - att driva skruvmejseln från elnätet genom strömförsörjningen. Dessutom utförs ofta arbetet i två steg från eluttaget. Utformningen av en sådan strömförsörjning kommer att beskrivas nedan.
Generellt sett är designen enkel, innehåller inte knappa delar, den kan upprepas av alla som till och med är lite bekanta med elektriska kretsar och vet hur de ska hålla lödkolv. Om du minns hur många skruvmejslar som är i drift kan vi anta att designen kommer att vara populär och efterfrågad.
Strömförsörjningen måste uppfylla flera krav samtidigt. För det första är den ganska tillförlitlig och för det andra liten och lätt och bekväm att bära och transportera. Det tredje kravet, kanske det viktigaste, är den fallande lastkarakteristiken, som gör det möjligt att undvika skador på skruvmejseln vid överbelastning. Av inte mindre betydelse är enkelhet i design och tillgänglighet av delar. Alla dessa krav uppfylls helt av strömförsörjningen, vars design kommer att diskuteras nedan.
Grunden för enheten är en 60-watts elektronisk transformator från Feron eller Toshibra. Sådana transformatorer säljs i butiker med elektriska varor och är utformade för att driva halogenlampor med en spänning på 12 V. Typiskt lyser sådana lampor skyltfönster.
I denna konstruktion kräver inte själva transformatorn några förändringar, den används som den är: två ingångsnätledningar och två utgångstrådar med en spänning på 12 V. Kretsschemat för strömförsörjningen är ganska enkelt och visas i figur 1.

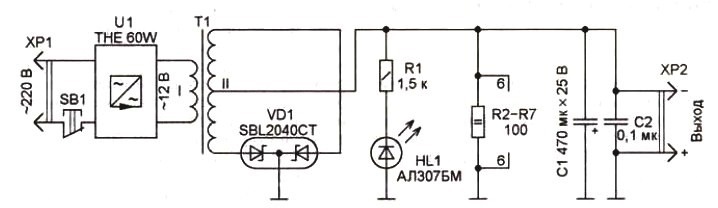

Figur 1. Schematiskt diagram över strömförsörjningen
Transformatorn T1 skapar ett fallande kännetecken för strömförsörjningen på grund av den ökade spridningsinduktansen, som uppnås genom dess konstruktion, som kommer att diskuteras ovan. Dessutom ger T1-transformatorn ytterligare galvanisk isolering från nätverket, vilket ökar den totala elektriska säkerheten för anordningen, även om denna isolering redan finns i själva den elektroniska transformatorn U1. Genom att välja antalet varv för primärlindningen är det möjligt inom vissa gränser att styra enhetens utgångsspänning som helhet, vilket gör att den kan användas med olika typer av skruvdragare.
Den sekundära lindningen av transformatorn T1 görs med kran från mittpunkten, vilket istället tillåter diodbro applicera en halvvågslikriktare på bara två dioder. Jämfört med bryggkretsen är förlusten av en sådan likriktare på grund av spänningsfallet över dioderna två gånger lägre. Det finns ju två dioder, inte fyra. För att ytterligare minska effektförlusten på dioderna i likriktaren används en diodkonstruktion med Schottky-dioder.
Den rektifierade spänningens lågfrekvensripp slätar ut elektrolytisk kondensator C1. Elektroniska transformatorer arbetar med en hög frekvens, i storleksordningen 40 - 50 KHz, och förutom krusningar med nätfrekvensen finns dessa högfrekventa krusningar även i utgångsspänningen. Med tanke på det faktum att en halvvågslikriktare ökar frekvensen med en faktor 2, når dessa pulsationer 100 eller mer kilohertz.
Oxidkondensatorer har en stor intern induktans, så högfrekventa pulsationer kan inte jämna ut. Dessutom värmer de helt enkelt värdelös den elektrolytiska kondensatorn och kan till och med göra den oanvändbar. För att undertrycka dessa pulsationer installeras en keramisk kondensator C2 parallellt med oxidkondensatorn, med liten kapacitet och med en liten inneboende induktans.
Driftindikatorn för strömförsörjningen kan övervakas genom lysdioden på LED HL1, vars ström begränsas av motståndet R1.
Separat bör det sägas om utnämningen av motstånd R2 - R7. Faktum är att elektronisk transformator Ursprungligen utformad för att driva halogenlampor. Det antas att dessa lampor är anslutna till den elektroniska transformatorns utgångslindning redan innan den är ansluten till nätverket: annars startar den helt enkelt inte utan belastning.
Om den elektroniska transformatorn ingår i nätverket i den beskrivna designen, kommer den senare tryckningen av skruvmejselknappen inte att få den att rotera. För att förhindra att detta händer i konstruktionen finns motstånd R2 - R7 tillhandahållna. Deras motstånd väljs så att den elektroniska transformatorn startar säkert.
Delar och konstruktion
Strömförsörjningen är placerad för ett vanligt batteri som har gått ut, såvida det naturligtvis inte har kastats bort. Grunden för konstruktionen är en aluminiumplatta med en tjocklek av minst 3 mm, belägen mitt i batterilådan. Den övergripande designen visas i figur 2.

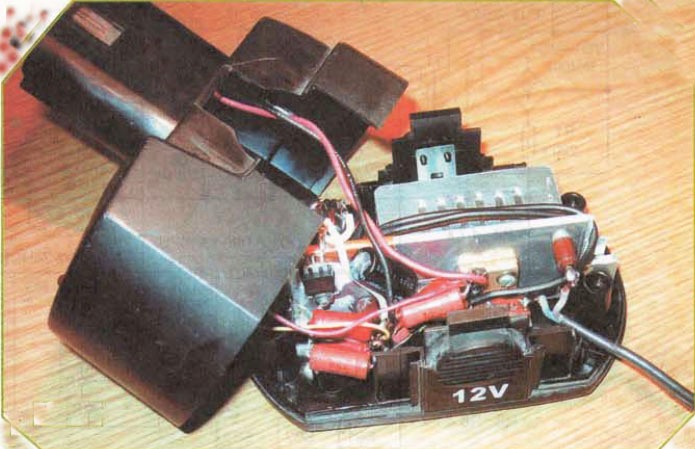

Bild 2. Strömförsörjning för en trådlös skruvmejsel
Alla andra delar är fästade på denna platta: en elektronisk transformator U1, en transformator T1 (å ena sidan) och en diodenhet VD1 och alla andra delar, inklusive strömbrytaren SB1, å andra sidan. Plattan fungerar också som en gemensam utgångsspänningstråd, därför är diodaggregatet installerat på den utan att lägga, även om VD1-enhetens kylflänsyta borde smörjas med värmeöverföringspasta KPT-8.
T1-transformatorn är tillverkad på en ferritring i storlek 28 * 16 * 9 från ferritklass НМ2000. En sådan ring är inte bristfällig, tillräckligt utbredd, problem med förvärvet bör inte uppstå. Innan du lindar transformatorn, först med en diamantfil eller bara sandpapper, bör du tömma de yttre och inre kanterna på ringen och sedan isolera den med lacktejp eller FUM-tejp som används för lindning av värmerör.
Som nämnts ovan måste transformatorn ha en stor läckinduktans. Detta uppnås genom att lindningarna är belägna mittemot varandra och inte varandra. Den primära lindningen I innehåller 16 varv i två ledningar av märket PEL eller PEV-2. Tråddiametern är 0,8 mm.
Den sekundära lindningen II är lindad med ett bunt av fyra trådar, antalet varv 12, trådens diameter är densamma som för den primära lindningen. För att säkerställa symmetrin för sekundärlindningen bör den lindas i två ledningar samtidigt, mer exakt selen. Efter lindning, som vanligtvis görs, är början av den ena lindningen ansluten till slutet av den andra. För denna lindning måste "ringa" testaren.
Som SB1-knapp används MP3-1-mikrobrytaren, där en normalt stängd kontakt aktiveras.En pusher är installerad i botten av strömförsörjningshuset, som är ansluten till en knapp genom en fjäder. Strömförsörjningen är ansluten till en skruvmejsel, exakt samma som ett vanligt batteri.
Om skruvmejseln nu är placerad på en plan yta, trycker pusher på SB1-knappen genom fjädern och strömförsörjningen stängs av. Så snart skruvmejseln plockas upp slår den släppta knappen på strömförsörjningen. Det återstår bara att dra i avtryckaren på skruvmejseln så kommer den att fungera.
Lite om detaljerna
Detaljer i strömförsörjningen är få. kondensatorer det är bättre att använda importerade, det är nu ännu enklare än att hitta delar av inhemsk produktion. VD1-diodmontering av typ SBL2040CT (likriktad ström 20 A, bakspänning 40 V) kan ersättas med SBL3040CT, i extrema fall, med två inhemska KD2997-dioder. Men de dioder som anges i diagrammet är inte ett underskott, eftersom de används i datorns strömförsörjning, och att köpa dem är inte ett problem.
Konstruktionen av transformatorn T1 nämndes ovan. Som LED är HL1 lämplig för alla som är till hands.
Installering av anordningen är enkel och avser att bara avlinda svängarna i den primära lindningen av transformatorn T1 för att uppnå önskad utspänning. Den nominella kraftförsörjningsspänningen för skruvmejslar, beroende på modell, är 9, 12 och 19 V. Frigöring av varv från transformatorn T1 bör uppnås respektive 11, 14 och 20 V.
När man skrev denna artikel användes diagrammet och illustrationerna från tidskriften RADIO nr 07 för 2011. Artikeln "Nätadapter för en skruvmejsel" K. Moroz.
