Hur man väljer ett trådtvärsnitt för 12 volt-belysningsnätverk
I samtal med kunder, när man diskuterar 12-volts halogenbelysning, flippar ofta ordet "låg ström", vilket kännetecknar motsvarande inställning till valet av trådar - som är till hands, då använder vi det, spänningen är säker.
Spänningen på 12 volt är verkligen säker, i den meningen att beröring av en bar tråd med sådan spänning helt enkelt inte kännas, men strömmarna i sådana kretsar flyter ganska stora (se höjdpunkterna i att använda säker spänning i vardagen).
Betrakta mat som ett exempel. vanlig halogenlampa med en effekt på 50 W, strömmen i transformatorns primära krets I = 50W / 220V = 0,23A (eller mer exakt, lite mer, med beaktande av transformatorns effektivitet), medan strömmen I = 50W / 12V = 4.2 A flyter i sekundärkretsen på 12 V, vilket redan är 18 gånger mer. Om du inte tar hänsyn till detta faktum kan du stöta på mycket obehagliga överraskningar.
En dag kom en man till mig för en konsultation och berättade vad han hade gjort i sitt hus halogenbelysning, använde en pålitlig induktionstransformator 1000W vid en belastning på 900W, spenderad från monteringsbox en separat ledning till varje lampa, men i ögonblicket för att slå på ledningarna helt enkelt tändes och de ledningar som ledde från transformatorns utgång till monteringsboxen.
Till frågan om sektionen av de lagda trådarna - svaret: "En vanlig sektion, som överallt annars - 1,5 mm2". I stationärt läge bör strömmen I = 900W / 12V = 75A strömma genom denna tråd och ännu mer när den är påslagen. Koppartrådens tvärsnitt under sådana förhållanden bör vara minst 16 mm2. Därför slutsatsen: Det är viktigt att inte glömma bort de ökade strömmarna i de 12 volt kretsarna och välj därför trådarna. Detta är emellertid ibland helt otillräckligt.
Mycket ofta måste vi ta itu med klagomål om att när vi använder transformatorer med hög effekt (i detta fall är 200W redan högeffekt), tillhandahåller flera lampor, lampans ljusstyrka minskar markant med ökande avstånd från transformatorn. Försök att hantera detta problem genom att öka kraften i transformatorn leder naturligtvis inte till en förbättring av situationen, särskilt eftersom ökningen i kraften hos de använda lamporna inte hjälper. Faktum är att orsaken till detta fenomen är vanligt spänningsfall på ledningar i enlighet med Ohms lag.
Vi illustrerar vad som sades på ett konkret exempel:
Anta att du måste driva en grupp med tre lampor på 50W vardera, belägen på ett avstånd L från transformatorn, som visas på figuren:
Ekvivalentkretsen har formen:
Motstånd för varje lampa Rl = U2/ P = 2,88 Ohm, och trådens motstånd med en längd L och ett tvärsnitt S
var ρ - resistivitet, i detta fall koppar (0,0173 Ohm mm2/ M).
Om spänningen U stöds vid transformatorns utgång0 = 12 V, sedan strömmen genom varje lampa
och kraften frigörs i lampan

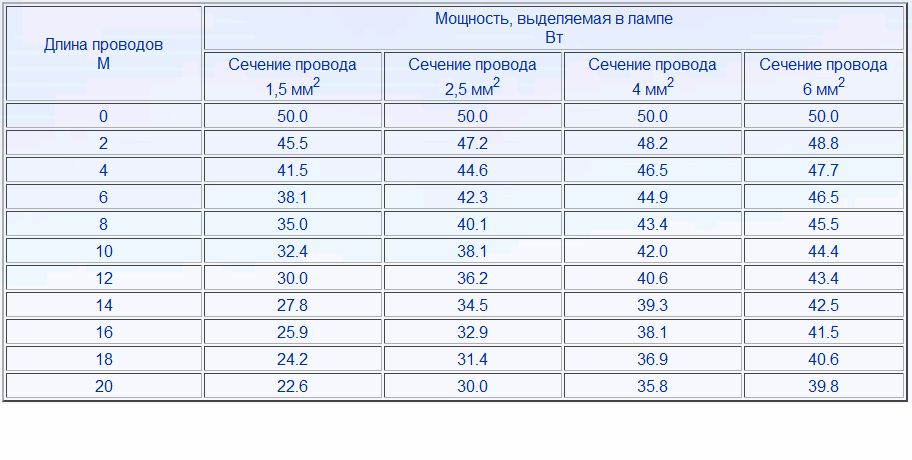

Med hjälp av dessa formler, lätt att beräkna effekt kontra trådlängd. Beräkningsresultaten visas i tabellen (om du klickar på bilden laddas tabellen i ett större format):
Som framgår av tabellen, kraften sjunker ganska snabbt med ökande trådlängder, Detta framgår ännu tydligare i graferna:
Fig. 3 Förlust av lampkraften beroende på längden på matningskablarna
Det är möjligt att undvika märkbar ojämnhet i det lysande flödet av lampor, inte bara genom användning av en stor tvärsnittstråd, utan också genom att dela lamporna i grupper matade av enskilda ledningar, i gränsen som matar varje lampa med sin egen tråd. Hur som helst, när man köper belysningsutrustning, är det bra att be säljaren ge exakta rekommendationer om val av trådtvärsnitt och installationsschema.
Specifika rekommendationer för att välja trådtvärsnitt i 12 V-belysningskretsen när du använder elektroniska och induktionstransformatorer finns i motsvarande tabeller.
Tabeller för att välja tvärsnitt av ledningar i lågspänningsbelysningskretsar
Som tidigare visats, från analysen av effektförluster i 12 V-belysningsnätverk, tvärsnittet av ledningar för halogenbelysning på 12 volt bör väljas med hänsyn till den totala effekten för lamporna som är anslutna till transformatorn och längden på dessa ledningar.
Tillvägagångssättet för att bestämma trådarnas tvärsnitt beror på vilken källa som används för att driva kretsen: elektronisk eller induktion. Den tillåtna trådlängden i den sekundära kretsen för elektroniska strömförsörjningar kan som regel inte överstiga 2 meter (i mycket sällsynta fall är längder på upp till 3 meter tillåtna för högeffekttransformatorer). I det här fallet använd en tråd med det tvärsnitt som anges i transformatordokumentationen. Om sådana uppgifter inte är tillgängliga kan du använda uppgifterna från tabellen tentativt:
Tvärsnittsbord över koppartrådar i en 12 V-belysningskrets upp till 2 meter lång (för elektroniska nätaggregat). Om du klickar på bilden laddas tabellen i ett större format.
Vid användning av induktionstransformatorer begränsas trådens längd i sekundärkretsen endast av spänningsfallet över ledningarna och kan därför vara betydligt större än elektroniska (puls) kraftförsörjningar, med förbehåll för kompensation genom att öka trådens tvärsnitt.

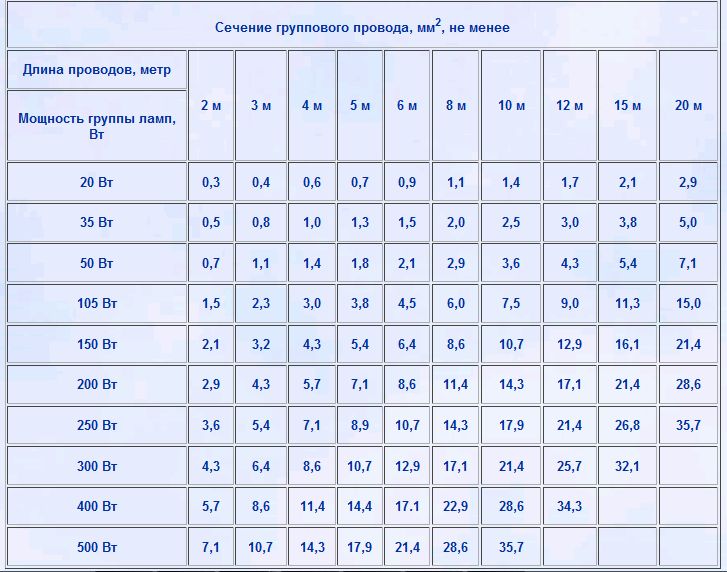

Nedan anges tabell för att välja tvärsnitt av ledningar beroende på den totala effekten hos lamporna anslutna till sekundärlindningen av induktionstransformatorn och längden på dessa ledningar. Man bör komma ihåg att lamporna kan delas upp i grupper, var och en kopplad till sin egen tråd, i detta fall bestäms grupptrådens tvärsnitt av tabellen för varje grupp separat. I gränsen är det möjligt att ansluta varje lampa med sin egen tråd.
Tvärsnittsbord över koppartrådar i 12 V-belysningskretsen (för induktionstransformatorer).
