Vilka är innovationerna på marknaden för elmätningslösningar?

Att redovisa elektrisk energi kan öppna nya möjligheter för att förbättra företagets effektivitet. Samtidigt kan moderna lösningar i denna fråga, integrerad med avancerad mjukvara, inte bara överföra exakta data för varje energiförbrukningsenhet (från en maskin till hela produktionslinjer och verkstäder), utan även varna för eventuella fel i utrustningen, förutsäga mest möjliga fördelningar och misslyckande.

Detta och skiljer inte bara moderna elmätningssystem från traditionella, vilket vi kommer att försöka förstå i den här artikeln.

Typiskt representeras elmätningssystemet av mätare som direkt fångar data om energiförbrukning, såväl som dataöverföringselement och deras vidare bearbetning på datorn till huvudkraftingenjören.

Nackdelen med ett sådant system är att det finns många tillverkare av mätare, dataöverföringsenheter, programmerare och mjukvarumöjligheter på marknaden som integratörer försöker "kombinera" med företagen. Ibland händer det att protokollen är inkompatibla och kontrollerna kräver separat firmware etc.

Allt detta tar tid, och viktigast av allt, de resurser som kunden måste betala. Därför studerar många företag, när det blir en fråga om modernisering av elmätningssystemet hos ett företag, med stor rädsla, lägger stora budgetar och tidslinjer för implementering, som de kommer att tvingas svälja i den långa och svåra processen att installera ett tekniskt redovisningssystem.

Nyligen har denna situation dock börjat förändras. Det finns fler och fler lösningar på marknaden som skiljer sig åt i fullständighet när mjukvaran och hårdvaran tillverkas av ett företag, vilket minskar riskerna för felaktig koppling. Samtidigt finns det enklare energimätare med redan integrerade dataöverförings- och lagringssystem. En sådan lösning är det trådlösa övervakningssystemet Panoramic Power.designad och tillverkad av företaget med samma namn i Israel.

Uppenbarligen beslutade utvecklarna att ta hänsyn till alla de problem som uttrycks, så att de inte bara utvecklade den mest avancerade programvaran för övervakning av el på marknaden, enligt vår åsikt, utan skapade också unika trådlösa sensorer som installeras utan att bryta isoleringen och bryta kabeln. Samtidigt väger den minsta sensorn bara 23 gram.

Bild 1 - Den minsta PAN-sensorn i Panoramic Power doseringssystem

För att skapa en sådan minimistorlek beslutade utvecklarna att skapa sensorer utan batterier och ta samma kraft från ledarens yta, d.v.s. aktivera hela sensorn från det elektromagnetiska fältet.

Som ett resultat tillät det att minska storleken, ta bort många ledningar, komma bort från batterier och minska tiden för installation och underhåll. Som ett resultat kan dussintals sensorer (kontrollpunkter) rymmas i ett kompakt elektriskt skåp istället för 2-3 konventionella elmätare.

Fig. 2 - Foto av installerade sensorer i PAN-serien i ett elektriskt skåp

Efter installation av sensorerna skickas all energiförbrukningsdata antingen till molnprogramvaran eller till kundens mjukvaruprodukter.

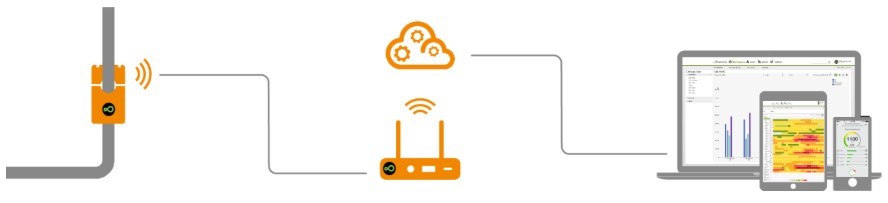

Fig. 3 - Blockschema över det trådlösa tekniska kraftsystemet Panoramic Power

Att arbeta med data gör att du kan få omedelbara resultat eftersom Data från sensorerna anländer var tionde sekund, vilket möjliggör realtidsövervakning av hela situationen hos ditt företag.

Här är bara några av fördelarna med att använda ett modernt automatiserat trådlöst system för teknisk redovisning av el:

1. Minska kostnaden för att betala för el genom att automatiskt övervaka driften av utrustningen och korrekt planering av maximal belastning. Vinsten uppnås genom rationell användning och minskning av oproduktiva elförluster.

2. Minska kostnaderna för underhåll och översyn genom att ställa in aviseringar om den atypiska driften av utrustning och förutsäga haverier.

3. Förbättra personalens produktivitet genom fjärrövervakning av efterlevnaden av utrustningens driftsrutiner (utrustning till / från-lägen, driftsstopp för utrustning).

4. Identifiering av "osynliga" förluster och oproduktiva energikostnader på grund av den fullständiga interna elmätningen och dataanalysen med hjälp av de inbyggda automatiska vecko- / månads- / kvartalsrapporterna.

5. Optimering av energiförbrukning och konsumtion genom användning av optimala förvaltningsstrategier.

Resultaten av införandet av sådana system är på olika typer av objekt. Här är ett av fallen som visar vilka resultat som kan uppnås med högkvalitativt arbete med energiövervakningssystemet.

Införandet av det trådlösa energimätningssystemet Panoramic Power i träbearbetningsindustrin gjorde det möjligt att upptäcka en nedbrytning i en av torkkammarmotorerna, vilket ledde till en ökad torkningstid för trä. Genom att eliminera problemen var det möjligt att spara mer än 1 500 000 rubel. per år.

Tack vare analysen av data och kapaciteten för den kraftfulla molnprogramvaran för övervakningssystemet för energimätning, var mer effektiva motorer detaljerade och driftsätten för torkarna justerades med hänsyn till energiförbrukningen och torktiden. Detta ledde till en minskning av kostnaden för torkning av ved med 38% eller besparing på mer än 125 000 rubel. per månad, vilket också sänkte produktionskostnaderna.

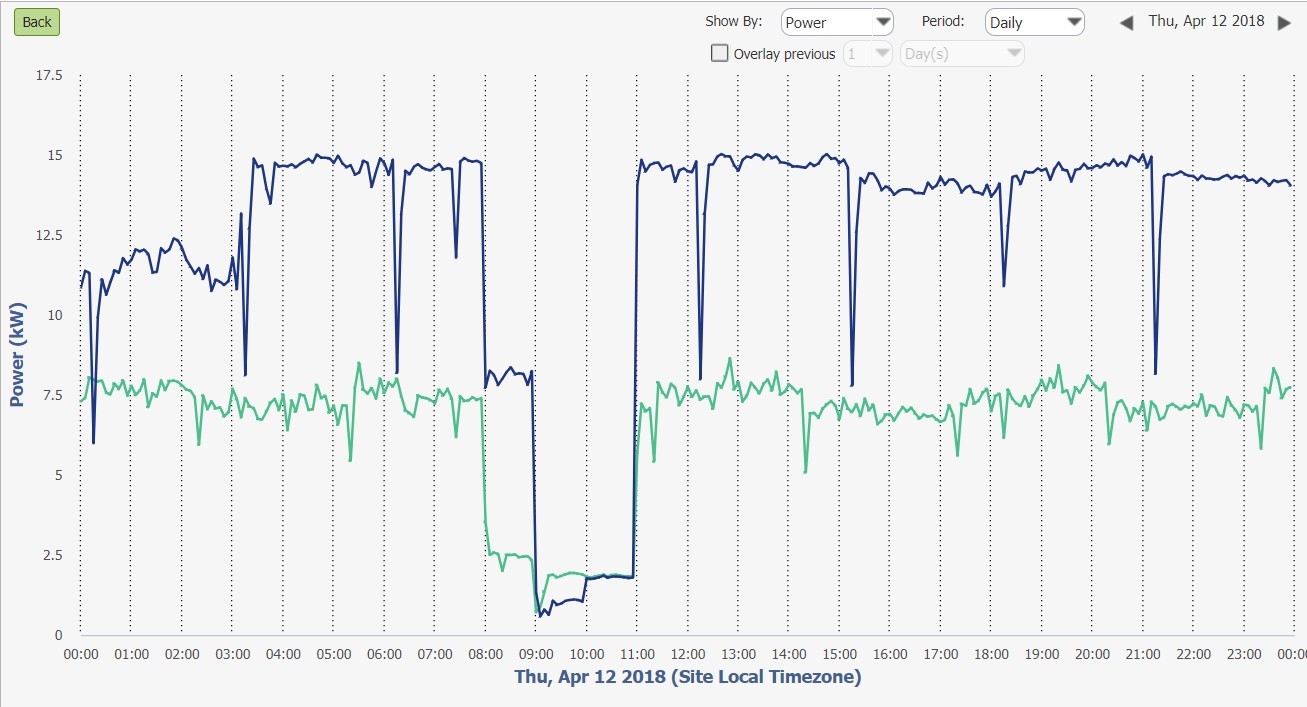

Fig. 4 - Jämförande analys av driftsätt och elförbrukning i torkkamrar

Dessutom var uppgiften att kontrollera företagets strömförbrukning på morgonen. En effektgräns fastställdes som inte skulle överskridas. Vi skapade flera aviseringar som fungerade när vi närmade oss gränserna. Detta gjorde det möjligt att stänga av kraftfull utrustning utan att störa tekniska processer och minska energiförbrukningen, vilket ledde till besparingar på mer än 150 000 rubel. per år.

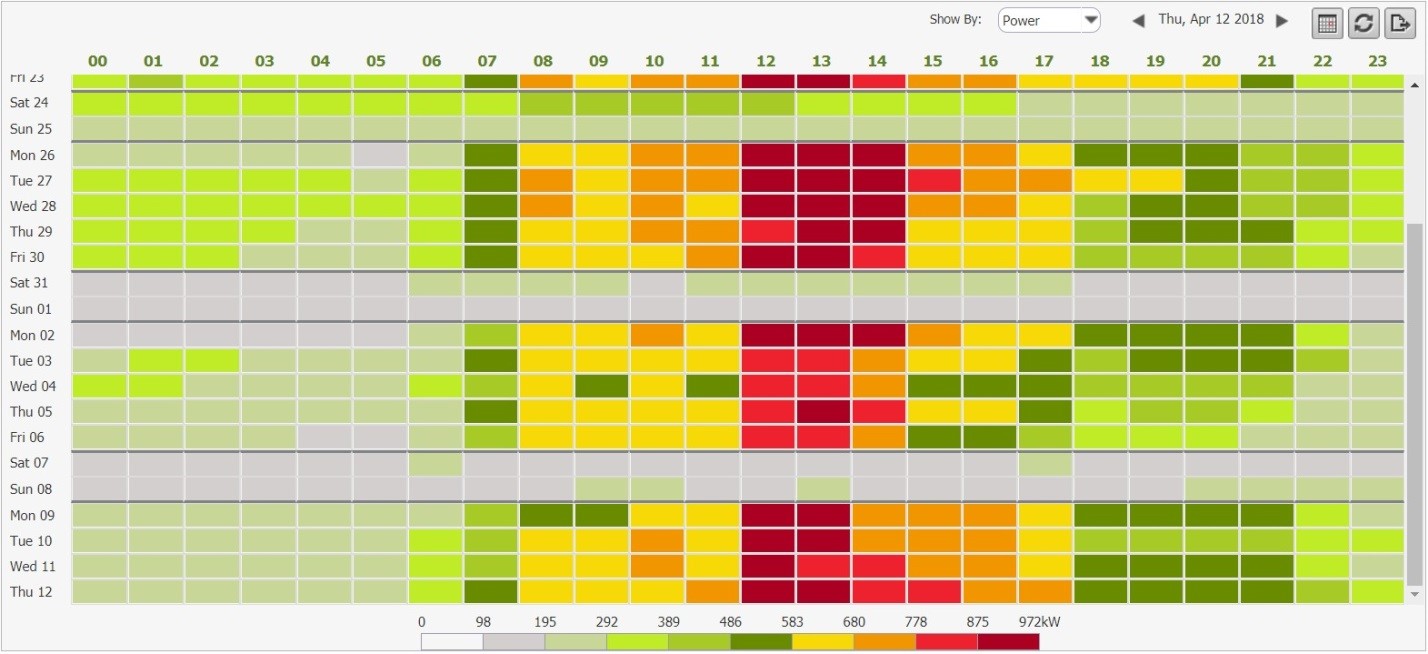

Fig. 5 - Användningen av energimätningssystem tillåts börja kontrollera företagets strömförbrukning

Resultatet av införandet av ett trådlöst energimätningssystem i företaget var inte bara lösningen på dess primära uppgifter, såsom elmätning i verkstäder, utan också kontroll av utrustningens drift, dess funktionsduglighet, kontroll av personal och produktionsprocesser.

Den huvudsakliga riktningen för att minska elkostnaderna och öka effektiviteten i produktion och användning av elektrisk energi är alltså den utbredda introduktionen av informationsteknologier och automatiseringsverktyg, såsom ett automatiserat trådlöst elmätningssystem, som gör att du får en fullständig bild av energiförbrukningen för varje utrustning.

Nedan kan du se hur enkel den trådlösa Panoramic Power-lösningen är.
