Hemlagad LED-remslampa
Ämnet LED-belysning är nyligen ett av de mest populära. I de flesta fall, på internet, bland hemmagjorda ljuskällor, var jag tvungen att möta lampor tillverkade av separata lysdioder och installerade i ett defekt hus energisparlampa tillsammans med strömförsörjningen.
Detta arrangemang möjliggör användning av en LED-lampa istället för en konventionell glödlampa utan att lampan ändras. Relativ komplexitet måste erkännas som en nackdel med denna design. PCB-tillverkningsom vanligtvis har formen av en cirkel. Ett exempel på implementeringen av en hemmagjord LED-lampa gjord av individuella lysdioder visas i fig. 1.
Samtidigt har de numera fått mycket bred popularitet. led remsa. Men som regel används de främst för dekorativ belysning och mycket sällan - som belysning. Om inte för huvudbelysning, men för lokal belysning av vissa områden, kan användningen av LED-remsor vara ganska effektiv. Därför kommer vi idag att prata om att skapa en enkel hemlagad lampa baserad på LED-remsa.
Fig. 1.Hemlagad LED-lampa gjord av individuella lysdioder
LED-remsa - Detta är ett flexibelt "tryckt kretskort" på vilket de ramlösa lysdioderna och strömbegränsande motstånd. Tejpens design gör att du kan klippa bort de nödvändiga bitarna från det, beroende på de specifika kraven. Nära snittlinjen finns kontaktdynor till vilka kablarna är lödade. På baksidan appliceras en självhäftande film på LED-remsan. De mest populära är 12V-drivna band.
Samtidigt beställde jag på ebay.com en vattentät LED-remsa 5050 SMD LED-remsa (Fig. 2).
Fig. 2LED-strip Waterproof 5050 SMD LED Strip
Denna LED-remsa har följande egenskaper: ljusemissionsvinkel - 120 grader; matningsspänning - 12V; strömförbrukning - 1,2A per 1 meter; ljusflöde - 780-900 Lm / m skyddsklass - IP65
Under nästan ett år låg tejpen ledig, men när den elektroniska förkopplingen (elektronisk förkoppling) för andra gången "flög ut" i den lysrörslampa som användes för att lysa upp arbetsplatsen nära datorn insåg jag att jag behövde växla till mer moderna sätt att organisera belysning.
Samma misslyckade lampa för 8 W lysrör med en längd på 30 cm användes som ett hölje. Konverteringen till ”LED-versionen” är mycket enkel.
Vi demonterar lampan, tar bort det elektroniska förkopplingsskivan och fäster en LED-remsa på lampans inneryta. Totalt sex segment med tre lysdioder i varje segment, eller totalt 18 lysdioder, installerade med ett intervall på 15 mm mellan dem (fig. 3).
Fig. 3 Allmän vy av en hemlagad LED-lampa
Det är inte nödvändigt att kasta ut de defekta elektroniska förkopplingarna, dess tryckta kretskort kan användas för strömförsörjningsenheten i vår lampa. Och inte bara styrelsen, utan också några av dess komponenter (naturligtvis under förutsättning att de förblir intakta), till exempel en diodbro. Låt oss stanna mer i detalj i nätaggregatet.
För att driva lysdioderna är det nödvändigt att använda strömförsörjning med strömstabilisering. Annars värms lysdioderna gradvis upp till en kritisk temperatur, vilket oundvikligen kommer att leda till att de misslyckas.
Den mest enkla och optimala lösningen i vårt fall skulle vara att använda en transformatorfri strömförsörjning med en ballastkondensator (fig. 4).

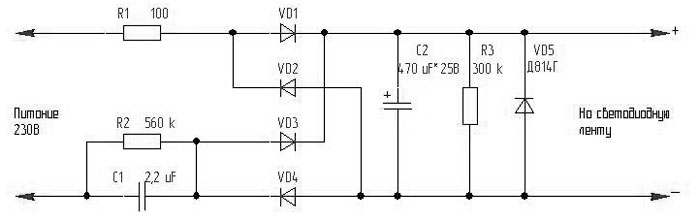

Fig. 4 schematransformatorfri strömförsörjning med ballastkondensator
Nätspänningen dämpas av en ballastkondensator C1 och matas till likriktaren, monterad på dioder VD1-VD4.Från likriktaren matas en konstant spänning till utjämningsfiltret C2.
Motstånd R2 och R3 används för att snabbt ladda ur kondensatorerna C1 respektive C2. Motstånd R1 begränsar strömmen vid tillslaget och zenerdioden VD5 begränsar strömförsörjningens utspänning till högst 12V vid en öppen LED-remsa.
Huvudelementet i denna krets, som kräver beräkning, är kondensatorn C1. Det är på sin bedömning att strömmen som strömförsörjningen kan tillhandahålla bestäms. Det enklaste sättet att beräkna är att använda en speciell kalkylator.
Den maximala strömmen, enligt passdata, för en längd på ett segment av en LED-remsa på 30 cm bör vara 1,2 A / 0,3 = 400 mA. Naturligtvis bör du inte driva lysdioderna med maximal ström.
Jag bestämde mig för att begränsa den till cirka 150 mA. Med denna ström ger lysdioderna den optimala (för subjektiva uppfattningen) glöd med lite uppvärmning. Genom att mata in initialdata i kalkylatorn får vi värdet på kondensatorn C1 lika med 2,079 μF (fig. 5).
Fig. 5 Beräkning av kondensatorn för strömförsörjningskretsen för en hemmagjord LED-lampa
Vi väljer det närmaste standardkondensatorbetyget relativt beräkningen. Det kommer att vara en nominell 2,2 uF. Spänningen för vilken kondensatorn är konstruerad måste vara minst 400V.
Efter att ha beräknat ballastkondensatorn och valt elementen i strömförsörjningskretsen placerar vi dem på kortet för den defekta elektroniska förkopplingen. Det är lämpligt att ta bort alla onödiga delar (med undantag för bron med fyra dioder). Utseendet på strömförsörjningskortet visas i fig. 6.
Fig. 6Utseendet på strömförsörjningskortet
Vi ansluter LED-remsan till strömförsörjningen, slå på nätverket och kontrollera den hemlagade lampan i drift.
Efter montering och kontroll av strömförsörjningens drift ska du installera den i höljet och placera den uppgraderade lampan från LED-remsan i stället för kontinuerlig drift (Fig. 7).
Fig. 7 Hemlagad LED-remslampa
Varning! Denna strömförsörjningskrets är transformatorfri och har ingen galvanisk isolering från elnätet. Under installation och idrifttagning är det nödvändigt att noggrant följa säkerhetsföreskrifterna. Strömförsörjningen måste installeras i ett hölje av isolerande material, det är nödvändigt att säkerställa omöjligt att beröra dess spänningsdelar under lampans drift.
