Hur man självständigt ansluter en elektrisk ugn och en tvättmaskin
1. Vem hjälper?
Hushållsapparater blir mer och mer sofistikerade varje år. Så "smartare" att när du köper börjar du tvivla på din mentala användbarhet. Det verkar som om du knappt verkligen kan behärska detta mirakel - du kommer ihåg hur du sätter på den enklaste och mest nödvändiga uppsättningen funktioner, och resten av prylarna kommer uppenbarligen att förbli utan användning. Dessutom uppstår idén att eftersom tekniken är komplex är den lika lätt som att förstöra eller bryta den.
Och när det gäller en tvättmaskin eller en elektrisk spis måste det komma ihåg att de fortfarande måste vara anslutna. Ja, och gör det rätt. När allt kommer omkring anges en post i bruksanvisningen uttryckligen: ”Anslutningen måste göras av kvalificerade specialister. Annars kan garantin inte vara giltig. ” Och garantin är allting!
Det var då butiksanställda där utrustningen köpts kom till vår hjälp. Deras argument är ungefär följande: "för en liten avgift ...", "för att inte förlora garantin ...", "kvalifikation behövs ...". Allt är naturligtvis sant, men med vissa reservationer.
För det första hotar avslaget på reparationsgaranti i praktiken endast om felet orsakas av en felaktig anslutning. Och det spelar ingen roll vem som har gjort denna anslutning - en kvalificerad specialist eller inte. Den enda skillnaden är att om du anlitade någon kan du göra ett klagomål till honom. Och hur effektiv dessa påståenden kommer att vara är en annan fråga.
För det andra, om du redan anställer specialister, skulle det vara trevligt att bekanta sig med dokumenten som bekräftar deras kvalifikationer. De måste minst ha tilldelningsbevis till elsäkerhetsgruppen. Och förutom dokument om specialundervisning eller åtminstone intyg om genomförande av kurser skulle inte skada. Det speciella här är att många hushållsapparater helt enkelt inte har sådana specialister på personal, och de utför anslutningsarbetet ... vanliga flyttare och leveransförare.
För det tredje måste man verkligen försöka och visa talang för att förstöra moderna hushållsapparater med fel anslutning. Det måste komma ihåg att tekniken är gjord för människan. Och det är mänsklig natur att göra misstag ibland. Därför är utformningen av även den enklaste vattenkokaren utformad på ett sådant sätt att risken för ett dödligt fel minimeras. Med andra ord, tekniken skyddar sig själv och dig så mycket som möjligt.
Med tanke på allt ovanstående kommer vi till följande slutsats: du måste välja specialister för att ansluta nyförvärvade hushållsapparater mycket noggrant, och bäst av allt, om du inte är rädd för att plocka upp en skruvmejsel och tång, gör allt själv, beväpnad med den här artikeln och bruksanvisningen (manualen).
2. Vad är farligt?
När du själv ansluter en elektrisk spis finns det två faror:
- få en elektrisk stöt;
- eld i lägenheten.
Om du utför allt arbete med en frånkopplad spänning och dina ledningar uppfyller säkerhetsnormerna, är båda farorna uteslutna för dig.
Normerna här är:
- den elektriska ugnen måste drivas från en separat brytare för 25 - 32 A (tre-pol för ett trefas nät och en-pol för en en fas);
- tvärsnittet på kabeln som tillför kaminen bör vara minst 2,5 kvadratmeter. mm. för koppartråd (4 kvm mm för aluminium, men aluminium måste bortskaffas i ledningarna);
- Naturligtvis borde själva ledningarna kunna tåla en extra belastning på cirka 7 kW (beroende på eldstadens modell) - detta är särskilt viktigt om det inte fanns någon elektrisk spis i lägenheten tidigare.
När tvättmaskinen är oberoende ansluten till ovanstående två faror läggs en tredje till: faran för en liten översvämning på skalan av ett kök eller badrum. Om vi inte bor på bottenvåningen är det också ett visst ansvar för grannarna nedan. Det bör noteras att moderna tvättmaskiner använder energi och vatten mycket ekonomiskt.
Dessutom finns det ett elektromagnetiskt lås på dörrarna till frontlastmaskiner, vilket förhindrar öppning under tvättning eller sköljning. Maskinerna själva är utrustade med en nödventil för att manuellt tappa vattnet i händelse av ett fel. Därför kan vilda scener med bubblande bäckar och grannar översvämmas flera våningar ner, som i en reklam för avkalkning, kan inte vara per definition.
Kom ihåg följande för att säkerställa elsäkerhet när du ansluter en automatisk tvättmaskin:
- uttaget för den här enheten måste innehålla en jordkontakt och strömkabeln - en tredje kärna (skyddande noll).
Hur som helst, oavsett vad du ansluter till ditt hemelektriska nätverk, närvaron av sådana enheter som en differentiell maskin eller RCD bara välkommen.
Om ledningarna i din lägenhet inte uppfyller de minimikrav som anges, måste du förfina den. För att göra detta är det tillräckligt med montering av sovjetiska kretsbrytare och att dra en ny kabel till installationsplatsen i sovjetbyggda bostadslokaler. Du kan inte försumma detta och "lagra specialister" i strävan efter att spara tid och pengar, uppmärksammar ofta inte det.
3. Anslut elektrisk spis.
Elektriska spisar är enfasiga, det finns trefas. Samma trefasplatta kan inkluderas i både enfas- och trefasnät. Enfas spisar ingår inte i ett trefas nätverk.
Om du är en lycklig ägare av ett trefasnätverk, ska kabeln som går från växellådan till din lägenhet till spisens utlopp vara fyrkärnig (fas A, B, C och skyddande noll PE). I det här fallet kan fasledarna ha valfri färg: rosa, svart, brun, vit etc., och den skyddande nollan kan bara vara gul med en grön rand. Tre faser kan minska den nuvarande belastningen på nätverket och använda en kabel med ett mindre tvärsnitt. Eftersom kabeln är fyrtrådig måste paret "plug-connector" också ha fyra elektroder.
Om nätverket är enfas, kommer kabeln att vara tre-kärnor - fas L, fungerar noll N och skyddande noll PE. Fasen och skyddsnollet är samma färger som i trefaskabeln, och arbetsnollet är blått, cyan eller vitt med en blå rand. Eftersom kabeln är tretrådig kommer pluggen att vara respektive med tre elektroder.
Några separata ord kommer att ägnas åt kontakter. Ett heltidspar, den så kallade "pappa" och "mamma", kanske inte passar ditt nätverk. Du kan köpa den rätta i nästan alla butiker för elektriska varor. Pluggen och uttaget, tillverkat enligt sovjetiska standarder, har ett inte så pretentiöst utseende och är obekväma att installera, men de orsakar inga klagomål om operationen.
Förutom dem finns det idag många andra alternativ för par med de mest olika designlösningarna. Valet är ditt. Endast den nominella strömmen kommer att vara avgörande här. I praktiken är ett pluggpar med en nominell ström på 40 A tillräckligt för alla elektriska spisar i hushållet.
Något måste sägas om strömkabeln, om du bestämmer dig för att montera den själv. När du lägger kabeln i grinden (dold ledning) är användningen av en flexibel kabel i gummiisolering oacceptabel. I vilket fall som helst kommer VVG-märkkabeln med lämpligt antal kärnor att vara optimal.
Fig. 1. Ansluta en trefasplatta till ett enfasnät. Om nollbussen i lägenhetsskölden endast är en, och linjen är tvåtrådig, ansluts den gulgröna tråden till det jordade huset på ShchR: s skärm.

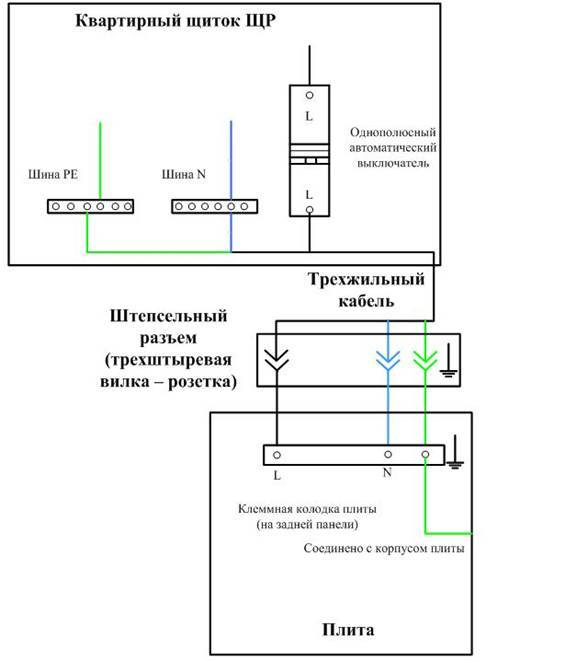

Fig. 2. Anslutning av enfasplatta
4. Vi ansluter en automatisk tvättmaskin.
Den mest ansvarsfulla och viktiga uppgiften här är valet av installationsplats och utjämning av tvättmaskinen. Vissa krav ställs fram till golv och golv. Golvet måste vara hårt, fast, jämnt och inte tillåta avböjning eller deformation. Gamla ruttna plankgolv är inte lämpliga - det är bättre att placera ett ark med plywood eller något annat jämnt skiva av lämplig storlek på dem. För att skydda beläggningen och för att förhindra att den glider är det bättre att placera en gummimatta under maskinen, eller åtminstone bara en bit linoleum.
Innan installationen är det absolut nödvändigt att ta bort all leveransinformation - klämmor, stänger, bultar. Klämmor fäst nätsladden och dräneringsslangen. Stänger och bultar fixerar trumman. Dessa delar placeras för att ge konstruktionens styvhet under transport, och under drift kan de till och med orsaka skador. Det är bättre att spara de borttagna elementen - plötsligt flyttar du eller av någon anledning transporterar maskinen till en annan bostad?
Det är bäst att kontrollera tvättmaskinens placering relativt golvet med byggnadsnivån, ja, och i frånvaro av en, kan du använda en bredbotten skål genom att hälla lite vatten i den. Maskinen, som inte har varit horisontellt inriktad, fungerar inte normalt, eftersom trumman under vridcykeln vibrerar starkt, upp till stöt på kroppen.
Att ansluta tvättmaskinen till elnätet är vanligtvis inte ett problem. Tvättmaskinens nominella elkraft är i genomsnitt 2,2 kW. Detta är inte så mycket, så tvättmaskinen kan anslutas till ett konventionellt uttag med en jordkontakt och en nominell belastning på 16 A, särskilt eftersom maskinen själv redan är utrustad med en standard motsvarande plugg. Trefas tvättmaskiner finns inte, därför är de alla anslutna enligt kretsen som visas i figur 2 för en enfas elektrisk spis.
Därefter måste du organisera vattenintag. För att göra detta kan du använda standardanslutningen till ett kallt vatten diskbänk, dusch eller toalett: en tee köps i diameter på röret, och en inloppsslang (köps också separat) och ovan nämnda diskbänk / dusch / toalett är redan anslutna till det. Glöm inte att använda rullen och försök att inte överdriva den - bronselementen i sanitetsinredningarna spricker lätt från alltför stora ansträngningar.
Naturligtvis kan du installera klämman på ett rör med kallt vatten och ordna ett autonomt vattenintag för maskinen, men detta kommer att kräva ytterligare arbetskraftskostnader (borrning av ett rör, installation av en klämma, etc.) - detta är för din smak och enligt situationen. Inloppsslangar finns i olika längder - upp till 5 m. Och deras anslutningsstorlekar är förenade så att du inte behöver bryta huvudet här.
Tvättmaskinens vanliga dräneringsslang räcker ofta inte. Därför köper vi en dräneringsslang (säljs också i olika längder upp till 5 m.), Bygger upp en vanlig slang med den och organiserar en dränering i diskbänken / badkaret eller direkt i avloppet. Det senare alternativet är dessutom mycket att föredra av flera orsaker. För det första är smutsigt vatten efter tvätt helt klart inte för VVS och dekorerar inte interiören. För det andra kan du behöva regelbundet ta bort slangen från diskbänken eller badkaret, och var är garantin för att du aldrig kommer att glömma att sätta tillbaka den på plats innan du tvättar?
Hur som helst, vid installation av avloppet måste ett antal regler följas. Först och främst på baksidan av maskinen på klämmorna måste du fixa en slinga från dräneringsslangen (till maskinens övre del och ner till golvet) - en sifon är nödvändig så att vatten och andra bekvämligheter inte rinner från avloppet tillbaka till maskinen. Sedan bör själva avloppet placeras i en höjd av 50-80 cm från golvnivån. Detta är nödvändigt för att dräneringspumpen ska klara sin uppgift.
När du installerar ett avlopp i avloppet krävs en tee. Om rör- och slangdiametrarna inte passar ihop kan du använda tätningskopplingar.
Om avloppet sätts ner i ett badkar eller diskbänk, är det nödvändigt att säkert fixera avloppsslangen, till exempel med en plastkåpa.
5. Slutsats
Sammanfattningsvis kan vi säga att inte allt är så skrämmande som det ibland verkar. Och därför, med bara en liten iver och önskan, är det fullt möjligt att undvika onödiga utgifter för tjänster av tvivelaktiga tjänstemän och få fred och förtroende. I slutändan kan du vara säker bara på vad som görs med dina egna händer.
