Hur man gör strömförsörjningen i lägenheten pålitlig

Många husägare är oroliga för att hushållsapparater fungerar korrekt, säkerheten för elektriska ledningar och kvaliteten på inkommande elektricitet. I detta fall uppstår ytterligare krav:

• förening baserat på användning av utrustning tillverkad enligt gällande standarder i form av vissa moduler;

• kostnadseffektivt arbete baserat på implementering av principerna för effektiv, energibesparande teknik;

• miljövänlig, säker användning av material;

• bekväm, ergonomisk hantering.

Alla dessa frågor beaktas i lägenhetens energiförsörjningsprojekt, vars förberedelse kräver god kunskap om säkerhetsföreskrifter, drift av elektriska installationer, principerna för drift av elektriska apparater och deras strukturer, inklusive den senaste utvecklingen. En husmästare som har en elektriker som är teknisk och självständigt hanterar ett sådant jobb är ganska problematiskt. Det är bättre att överlåta genomförandet till en specialiserad organisation.

Strömförsörjningsprojektet är ett konsoliderat dokument som ger beräkningar av de elektriska parametrarna i hemnätverket och först och främst krävs strömförbrukning, som också kallas tilldelad eller tillåten. Dess värde avtalas mellan ägaren till lägenheten, elleverantören och tillsynsorganisationer.

Under godkännandet kan en licens från den utformande myndigheten krävas. Om det inte lämnas in kommer dokumenten inte att godkännas.

Projektet tar också hänsyn till proceduren för användning av utrustning, enheter, elektriska material, anger deras placering, önskad mängd.

Detaljerad dokumentation om skapande och drift av elektriska ledningar i lokalerna krävs:

• under byggandet av bostäder för anslutning till elektriska nät;

• att bekanta dig med lägenheten under köpet;

• under planering och genomförande av större reparationer eller rekonstruktion av kraftförsörjningssystemet;

• vid frekvent avbrott av elektrisk utrustning med skyddsanordningar på grund av brist på elektricitet för att genomgå förfarandet för att öka den tilldelade kraften från kraftförsörjningsorganisationen;

• i vissa andra fall.

Projektutvecklingsstadier

ursprungligen För att skapa en plan måste du känna till värdet på den tilldelade strömmen och värderingarna på strömbrytaren som skyddar ingången till lägenheten. Detaljerade specifikationer lagras i den lokala energihanteringsorganisationen.

Vid designstadiet för projektet skapar en planlösning som är markerad:

• platsen för belysningsomkopplarna och deras lampor;

• monteringspunkter för uttag och kraftfulla elförbrukare (mer än 1 kW).

Sista etappen - Samordning av handlingar med alla myndigheter.

Sammansättningen av dokumentationen för elförsörjningen i lägenheten

Utan att misslyckas bör en uppsättning dokument överväga:

• en akt om balans mellan ägandet av elnätet till en specifik ägare med en tydlig avgränsning av innehaven;

• allmänna uppgifter om strömförsörjning med en förklarande anmärkning;

• utvecklat en-linje elektrisk krets för all utrustning;

• plan för nätverksbelysning;

• kort för utloppsgruppen;

• skapande och distribution av ett potentiellt utjämningssystem;

• en uppsättning elektriska apparater och material, deras specifikation.

Dokumentationskrav

Det skapade projektet visar en komplett uppsättning information utarbetad i enlighet med GOST och ESKD: s krav för:

• byggnadens ägare;

• tillsynsmyndigheter som deltar i samordningen av projektet;

• team av elektriker, kablar och anslutning av lägenheten till elnätet;

• elektriker från serviceorganisationen.

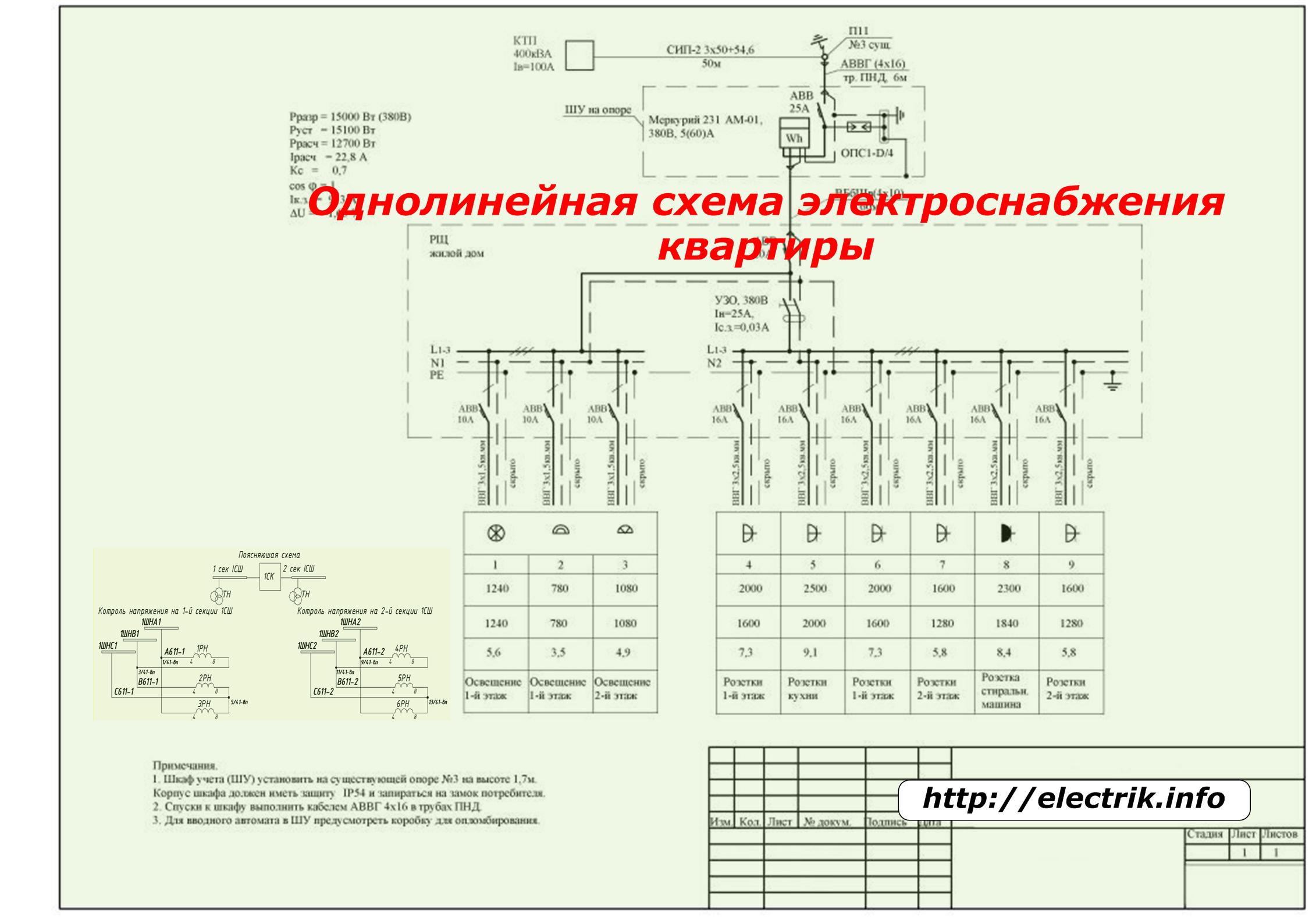

Kopplingsschema med en linje

Det används för att visualisera strömförsörjningsobjekten när anslutningen mellan de tre faserna endast visas av en linje. Men samtidigt visar diagrammet alla system och bussektioner, kopplings-, skydds- och transformatoranordningar.

Ett enhetsschema innehåller information om typer och mängder av driftsutrustning med uppdelning i grupper, klassificering av deras skydd och inställningar, de lagda kablarna, trådmärken och annan elektrisk information.

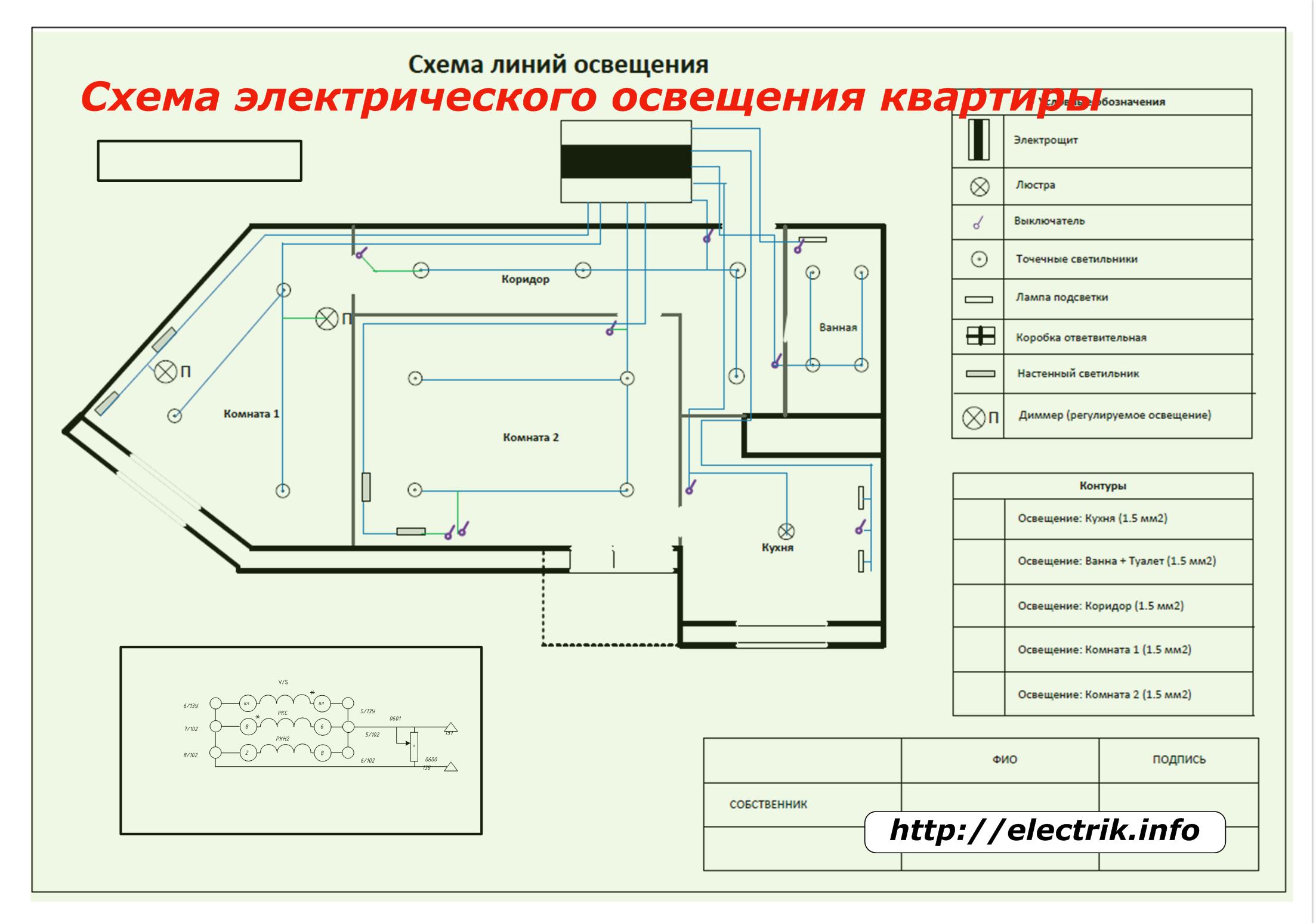

Planera för belysning av rum med elektriska apparater

För att skapa den behöver du en ritning av alla rum i skala, som kan kopieras från BTI-dokumentationen eller återskapas på ett tomt pappersark med hjälp av ett måttband, linjal eller andra mät- och ritverktyg.

På denna plan markeras platsen för den öppnande lägenhetspanelen först och sedan alla lampor (lampor, ljuskronor, lokala lampor), strömbrytare, dimmers, anslutningsplatser för kablar och ledningar. De visas i samband med platser för anknytning till ritningen och sätt att interagera sig emellan. För sina signaturer används standardtecken som anges i anteckningarna till dokumentet.

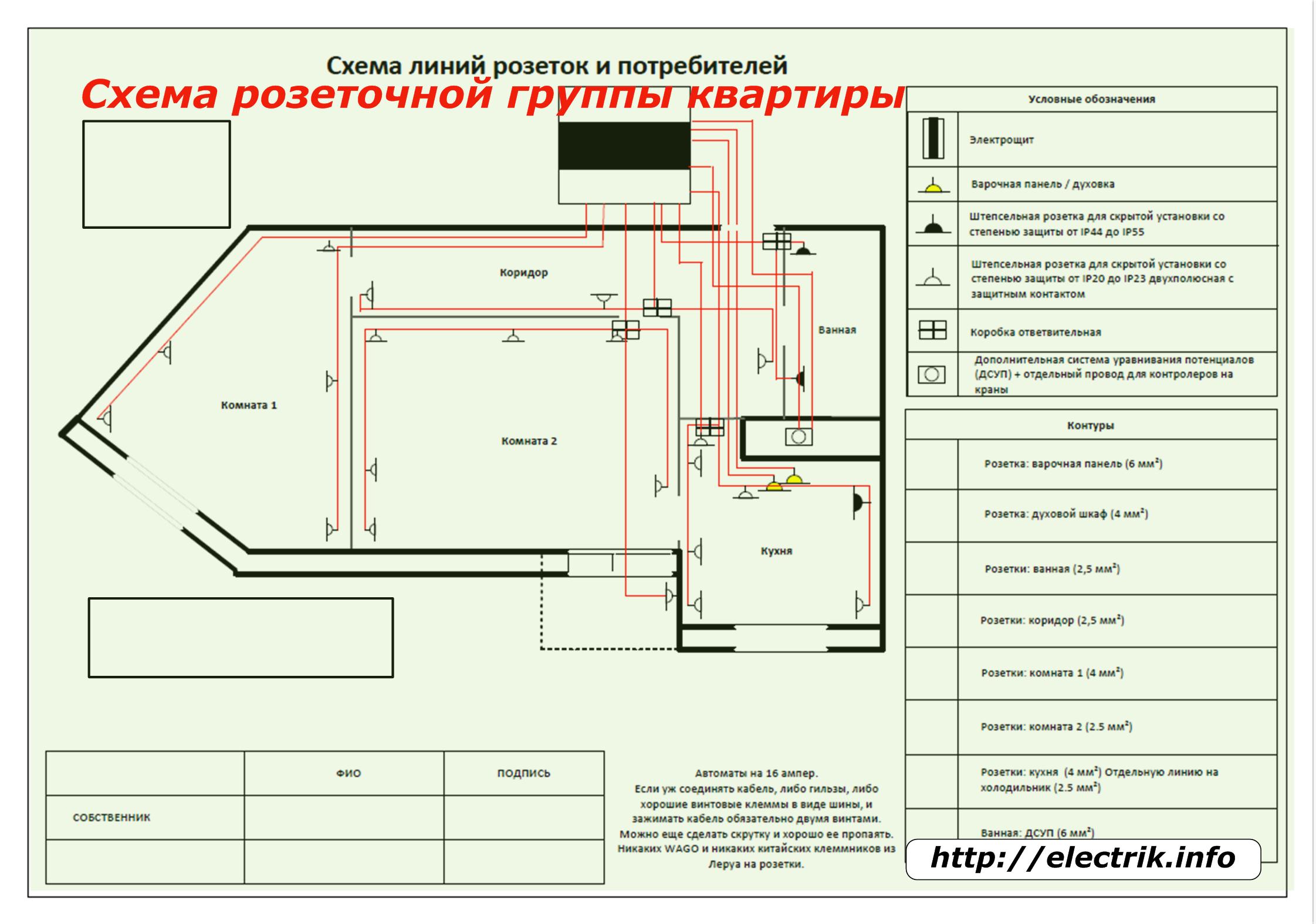

Schema för utloppsgruppen

Det utförs också på en ritning av lokaler i skala.

Det visar installationsplatsen för den ingående elpanelen och alla typer av uttag för stationär anslutning av kraftfulla konsumenter (elektrisk spis, tvättmaskin etc.) och bärbara hushållsapparater.

Valet av placering av uttag och brytare bestäms inte bara av tekniska säkerhetsregler, utan också av bekvämligheten med att använda dem, med hänsyn till de grundläggande lagarna i ergonomi. Detta ämne beskrivs mer detaljerat i artikeln. här.

Alla elektriska element är signerade och anges i anteckningarna till ritningen.

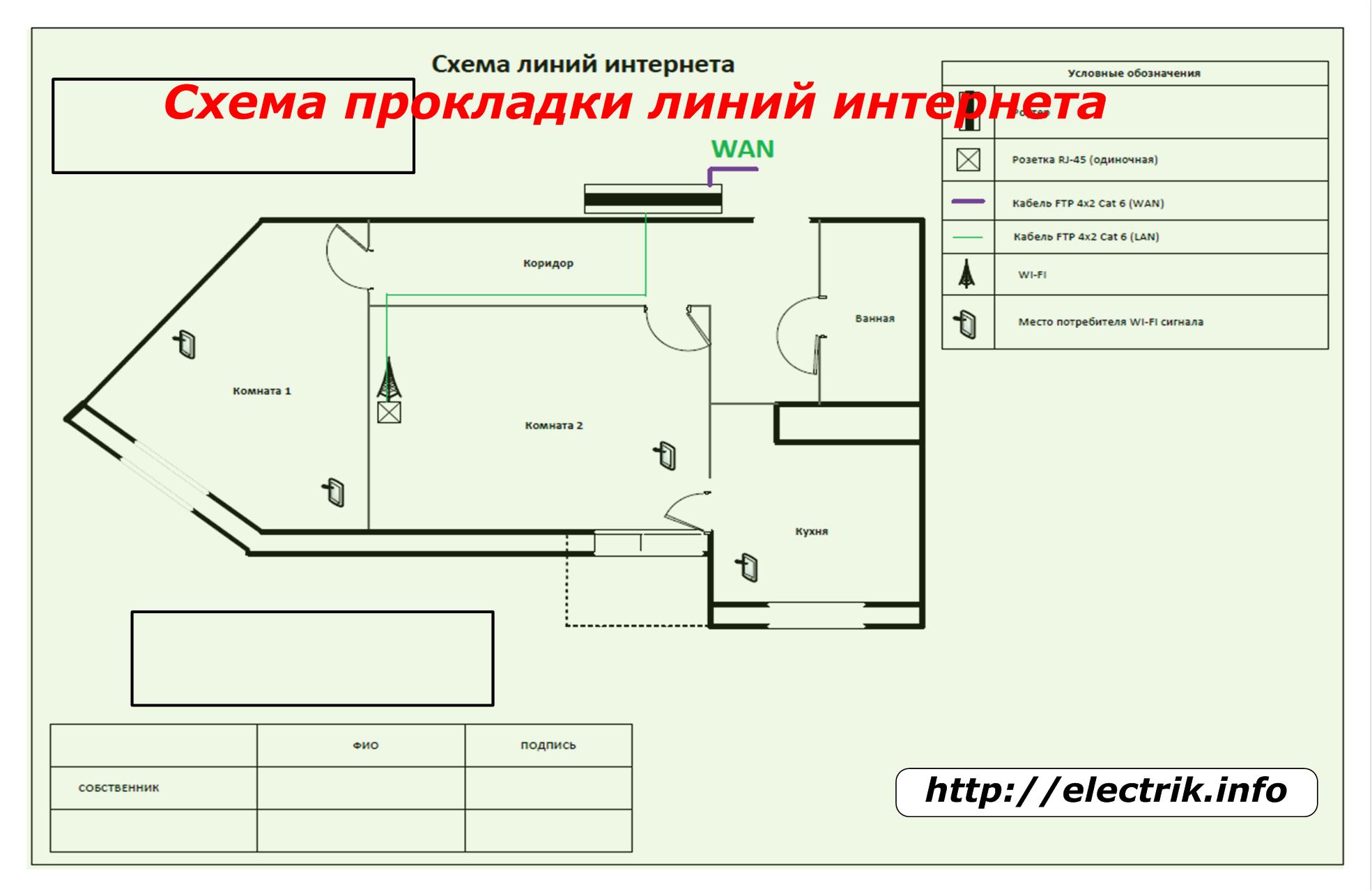

När man skapar schemat för läggning av utloppsgruppen, bör man inte glömma installationen av lågströmskretsar, som måste skapas samtidigt med de elektriska. För detta dras planläggningsplaner parallellt:

• kablar för telefon och internet;

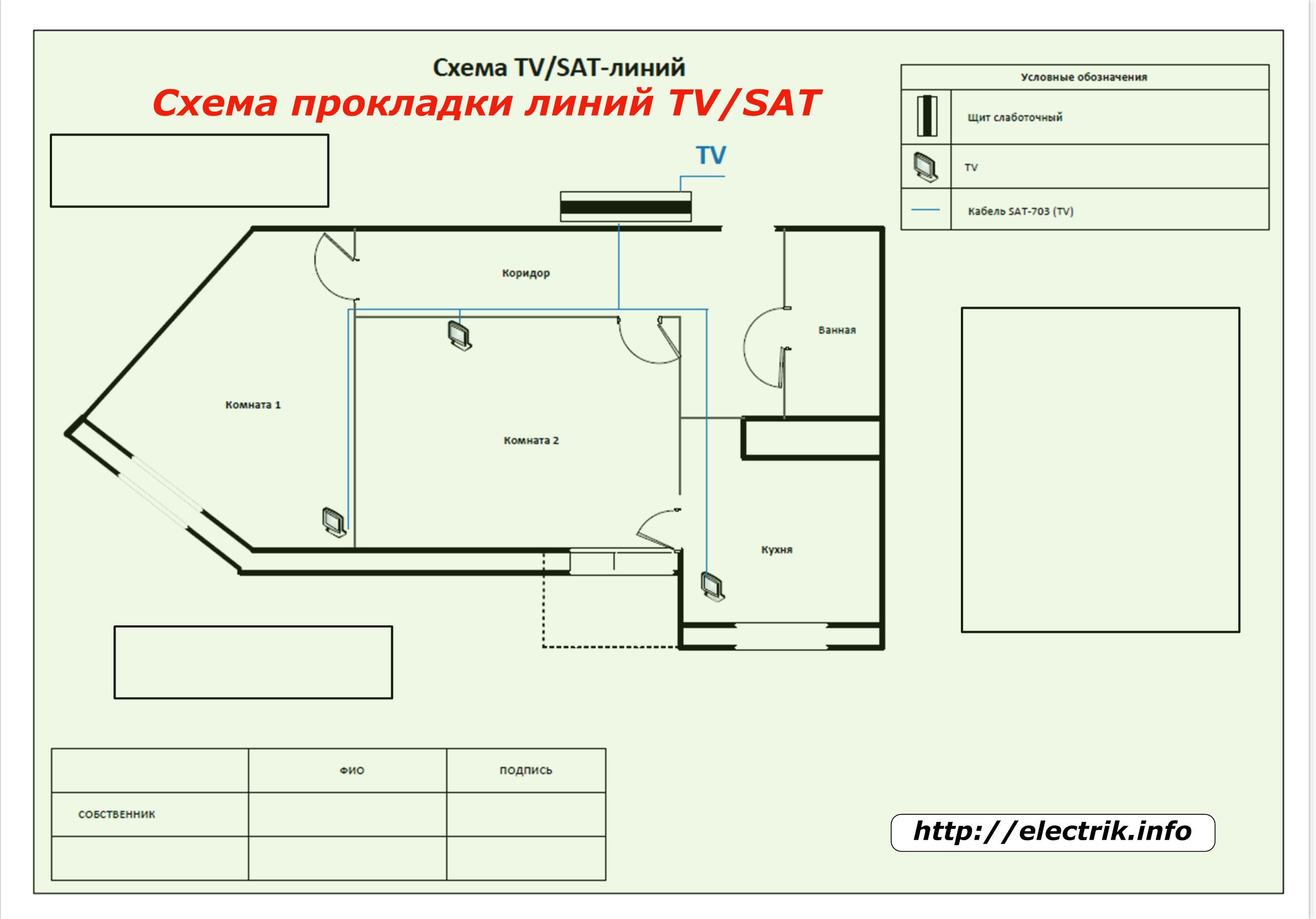

• TV / SAT-linjer;

• larmtrådar, intercom och andra enheter.

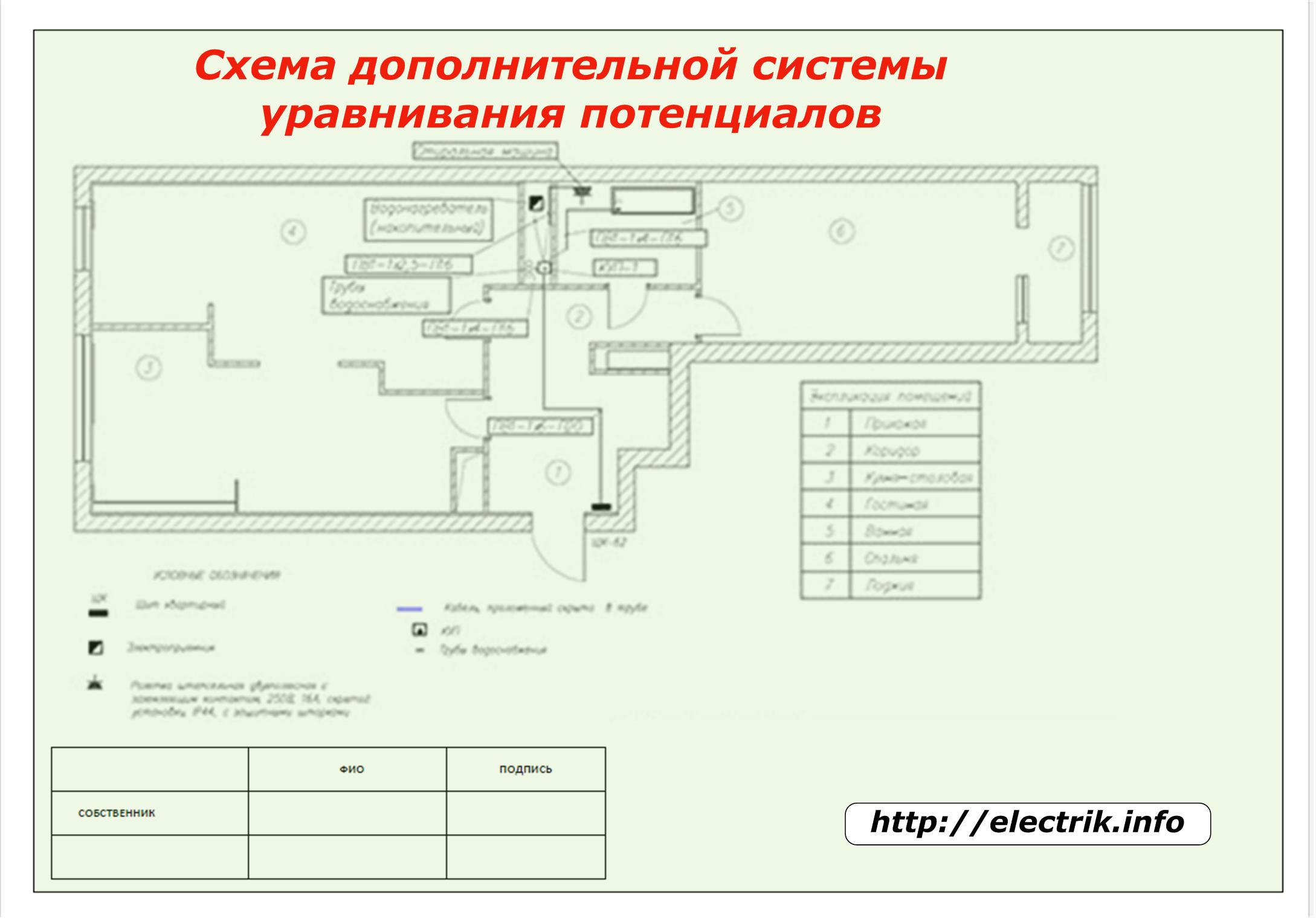

Potentiell utjämningssystemlayout

Detta är ett extra, men obligatoriskt system, utan vilket inga ledningar ska installeras i varje modern lägenhet.

Den tar hänsyn till alla metallföremål som finns i lokalerna och som har hög konduktivitet. Särskild uppmärksamhet ägnas åt badrum, köksutrustning, rörledningar, värmeelement. De måste vara pålitligt anslutna av ledare till PE-bussen i den elektriska panelen.

Alla anslutningspunkter och kablar anges på skala.

Specifikationstabell

På separata ark visas all information om den elektriska utrustningen som ingår i projektet för elförsörjning av lägenheten med dess indikation:

• name;

• typ;

• kvantitet;

• grundläggande betygsparametrar;

• rekommenderade modeller av enheter och annan information som krävs för arbete.

Tekniska aspekter av kabeldesign

Alternativ för anslutning av elektriska apparater

Beroende på de specifika inomhusförhållandena kan olika metoder användas för att ansluta elektriska kretsar och utrustning:

1. sekventiell;

2. parallell;

3. blandad.

I det första fallet är varje element anslutet med ledningar från ett objekt till ett annat i form av en serielinje. Den huvudsakliga nackdelen med denna metod är kretsens låga tillförlitlighet - med förlust av kontakt på något element försvinner spänningen vid alla efterföljande.

Parallellt ansluts drivs alla föremål från samlingsskenor och kommunicerar inte med varandra. Detta system är det mest pålitliga.

Den blandade metoden använder båda dessa anslutningsmetoder.

Typiska kopplingsscheman

De vanligaste är tre metoder för tillförlitlig anslutning av elektriska kablar eller ledningar i en lägenhet:

1. genom korsningsboxar;

2. Stjärns radiella metod;

3. ett tåg.

I det första fallet leds kablar från lägenhetspanelen genom skyddsbrytare till kopplingsboxarna i varje rum. Alla uttag och belysningsutrustning är anslutna med sina egna kablar till terminalerna i dessa lådor.

Stjärnanslutningsmetoden kallas också radiell. När du använder den är alla ändar på kablarna monterade på ena sidan till utgångskontakterna på skyddsbrytare inuti lägenhetspanelen, och å andra sidan direkt till uttaget eller andra enheter.

Detta är den mest pålitliga metoden som ger maximal kontroll över kretsens tillstånd. Men det är inte ekonomiskt och kräver ett stort antal maskiner och ökade dimensioner på den elektriska panelen för att placera dem.

Sättet att lägga en kabel liknar en stjärna, men skiljer sig åt att konsumenterna i lägenheten är grupperade efter deras avsedda syfte, med hänsyn till strömförbrukningen. Var och en av dessa grupper drivs från sin egen maskin i skölden.

Elektriska ledningsskydd

Effektbrytare, spänningsövervakningsreläer, differentiella maskiner, RCD: er och andra enheter är utformade för att eliminera farliga faktorer och risker för användning av elektrisk energi.

Skyddsanordningar väljs för specifika villkor för säker drift av elektrisk utrustning.

Ett väl utformat projekt för elförsörjningen i lägenheten är nyckeln till pålitlig drift av kablarna och säker användning av hushållsapparater.
