Diagram för anslutning av rörelsesensor
Rörelsessensorer är enheter som svarar på rörliga snarare än stationära föremål. Det är detta som skiljer dem från närvarosensorer konfigurerade för att fungera vid försvinnande eller försvinnande av rörliga föremål i ett kontrollerat område.
Med andra ord, den enhet som styr rörelsen bör fungera när en person befinner sig i det observerade utrymmet, när han rör sig eller frös, men åtminstone bara rör sig med fingrarna. Samtidigt utlöses närvarokontrollanordningar när människor helt har lämnat rummet eller det finns en helt frusen person kvar i det som inte gör några rörelser.
Båda grupperna av dessa sensorer kan arbeta baserat på:
-
fånga upp ljudvibrationer med känsliga akustiska system;
-
uppfattning av termisk strålning orsakad av människokroppen av infraröda mottagarepassiv handling;
-
överlappande infraröd osynlig för det mänskliga ögat riktat från sändaren till mottagarenaktiv metod.
Det finns fortfarande andra sätt att upptäcka en rörlig person, men de, som den akustiska metoden, används sällan. Och i hushållsapparater används ofta rörelsessensorer som arbetar med elektromagnetiska vågor belägna i det infraröda spektrumet. De beskrivs i den här artikeln.
IR-sensormottagare har en allmän driftsprincip.
Rörelsessensorer och närvarosensorer plockar upp infraröd strålning distribuerad i alla riktningar från alla objekt som ligger i synfältet. Termiska strålar, som i ett konventionellt optiskt system, till exempel en kamera, faller på en segmenterad lins som fungerar enligt Fresnel-principen.
Denna glas- eller optiska plastkonstruktion är skapad med ett stort antal koncentriska sektorer / segment, som var och en bildar en smal stråle av parallella värmestrålar till IR-sensorn.
Det kallas också termen "PIR-sensor" eftersom den har en pyroelektrisk effekt - det skapar ett elektriskt fält som är proportionellt mot det mottagna värmeflödet. Signalen som mottas av honom behandlas av elektroniska apparater.

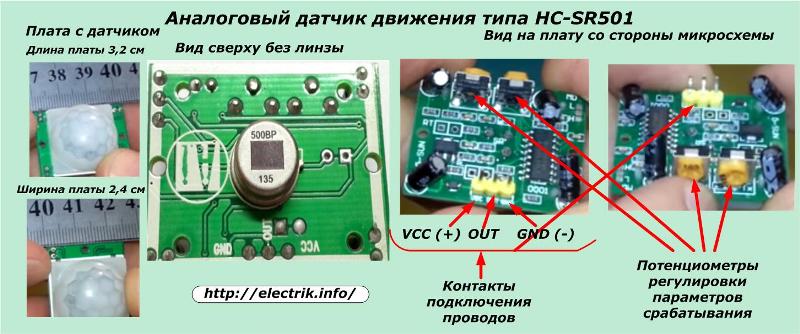

I de flesta sensorkonstruktioner fungerar pyrodetektorn med analoga värden. Ett exempel är HC-SR501-seriens rörelsessensor.
Den har små dimensioner, fungerar på basis av en mikrokrets, har tre plintar för anslutning av ström och lastkablar, två justeringspotentiometrar. När den utlöses genererar den en elektrisk styrsignal med en spänning på 3,3 volt och en ström på flera milliampar.

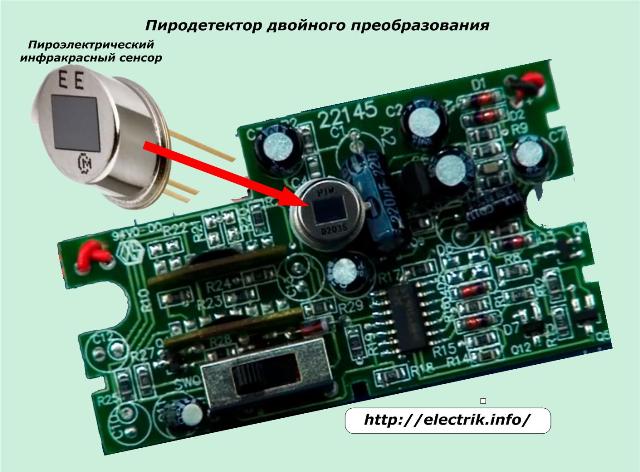

Nyligen har block införts som implementerar dubbelkonvertering och behandling av kommandon baserade på digitala signaler.
Detta tillåter användning av mikroprocessoranordningar och datorteknologi för ytterligare signaltransformationer och bildning av olika styralgoritmer för automatiska enheter.
Både analoga elektroniska och digitala sensorer är anslutna till strömförsörjning och har utgångsenheter som byter belastning i det primära nätverket.
En av principerna fastställs i algoritmen för elektronikdrift:
-
rörelsedetektering;
-
svar av vistelse.
När en person dyker upp i sensorns handlingsfält gör han genom sin närvaro ändringar i miljöens värmebalans, och alla hans rörelser registreras genom Fresnel-linsen som en kameralins. De elektroniska enheterna fungerar och ger en elektrisk signal till kontrollkontakten.
Detta avslutar funktionen hos själva sensorn, även om ställdonens kopplingsprocess ännu inte har slutförts, och kraften i styrsignalen för rörelsessensorn för att växla belysningsarmaturer, slå på ljudsiren, skicka SMS till en mobiltelefon eller utföra andra uppgifter räcker inte.
Denna signal måste förstärkas och överföras till en kraftfull kontakt för att växla lasten.

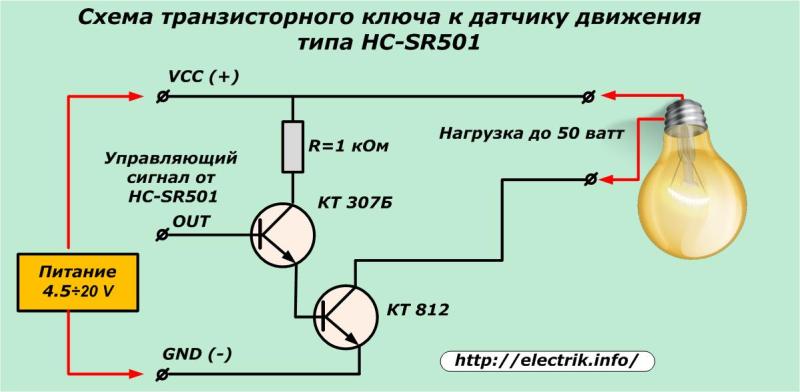

HC-SR501 rörelsessensor som diskuterats ovan kan inte utföra dessa funktioner på egen hand. För att implementera dem kan du montera en enkel transistorbrytare på bipolära transistorer.
Effekt = 4,5 ÷ 20 volt från en ytterligare källa matas till VCC- och GND-terminalerna på rörelsessensorn och tangenten, och styrsignalen från sensorns OUT-anslutning tillförs förstärkare med samma namn. En last med lämplig spänning är ansluten till utgångskretsen.
Om du använder det här schemat för att slå på mobiltelefonen kan du få SMS på din mobiltelefon, vilket kommer att vara en signal om upplevelsen av oväntade gäster i säkerhetszonen.
De flesta färdiga moduler för belysningskretsar med rörelsessensorer har en inbyggd förstärkare och effektkontakt som byter lastkrets. Tre block för anslutning av ledningar är placerade direkt på höljet i konstruktionen av sådana enheter, drivna av ett ≈220 volt nätverk, varav två matar effekt (fas L och noll N) och den tredje L ', tillsammans med noll N, används för att koppla armaturer.
Aktiva rörelsesensorer
Enheter som arbetar med principen att övervaka kanalen mellan IR-emittern och mottagaren har ungefär samma algoritm, är inställda på en vanlig frekvens, som fjärrkontrollen till en TV eller en trådlös datormus med deras mottagare. De kan ha autonom kraft oberoende av ett stationärt elektriskt nätverk.
I detta fall utförs ett av layoutschema för modulerna i den direkta eller roterande metoden för att bilda banan med speglar.
Diagram för sensorns anslutning
Enkelt kopplingsschema visas på bilden.
Med denna anslutning motsvarar lampans funktionsläge helt algoritmen som fastställts av den elektroniska kretsen och justeras med justeringspotentiometrar.
På enkla sensorkonstruktioner installeras två styrenheter:
1. LUX - belysningsnivån när sensorn utlöses (till exempel finns det inget behov av att använda elektriskt ljus i soligt väder). För reglering fastställs initialt det högsta värdet;
2. TID - timerns varaktighet eller, med andra ord, hur lång tid lampan tänds efter att detekterat rörelse. Ställ oftast in minimivärdet, eftersom sensorn hela tiden startar om med varje ny rörelse.
Vanligtvis räcker dessa två justeringsparametrar för att konfigurera kontrollen av hushållsarmaturer. i sofistikerade säkerhetsrörelsessensorer det finns ytterligare två potentiometrar:
1. SENS - känslighet eller intervall. Det används för att minska kontrollzonen i de fall då det inte är möjligt att begränsa den till att ändra rörelsessens orientering;
2. MIC - akustisk ljudnivå för den inbyggda mikrofonen vid vilken sensorn utlöses. Men i hushållsförhållanden behövs inte den här funktionen - sensorn utlöses av främmande ljud från förbipasserande bilar, barns utrop ...

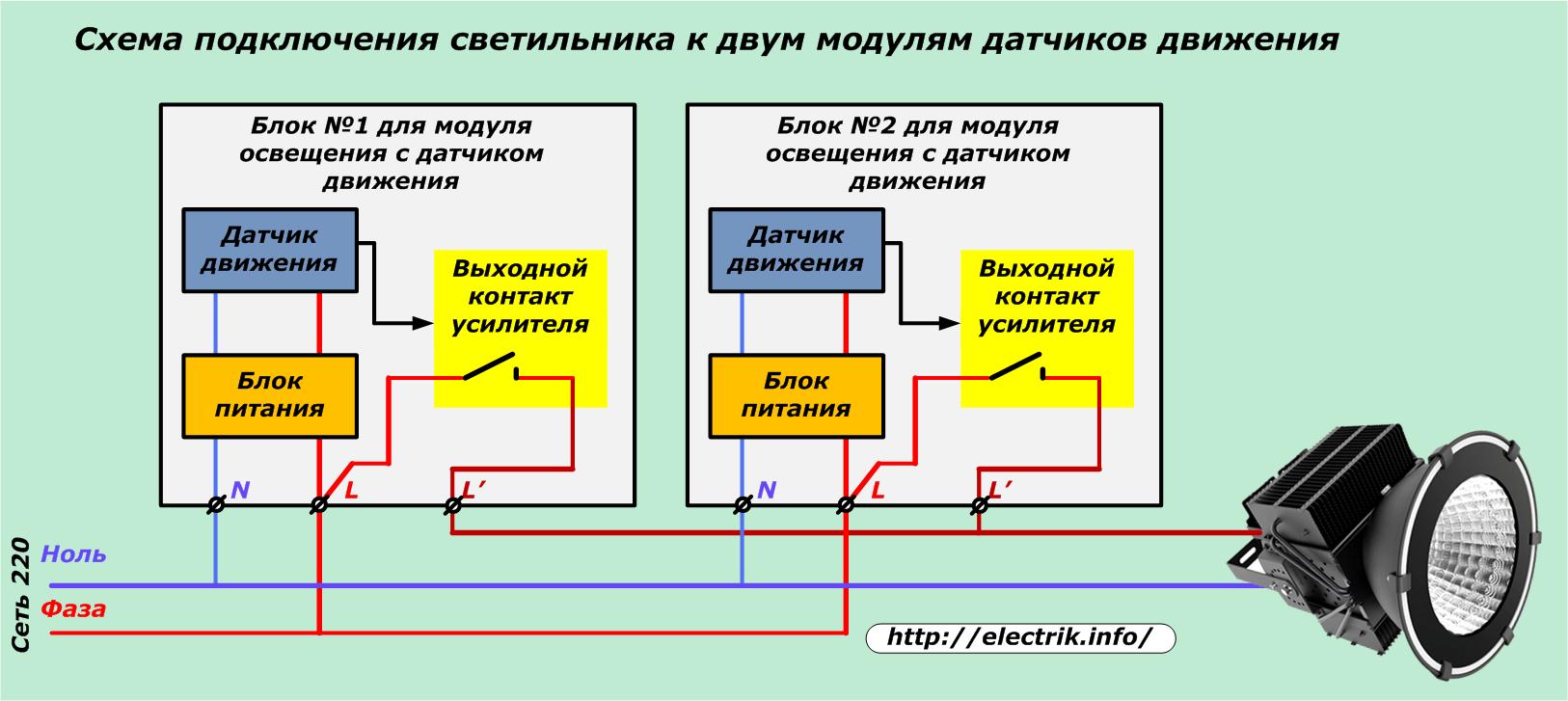

Anslutningsschema för lampan till två sensorer
Denna metod används på platser där det blir nödvändigt att kontrollera belysning från två fjärrpunkterna med en begränsad vy för en sensor.
Enhetens terminaler med samma namn ansluts parallellt till varandra och matas ut till nätaggregatet och belysningsanordningen. När utgångskontakten från någon sensor är aktiverad tänds lampan.

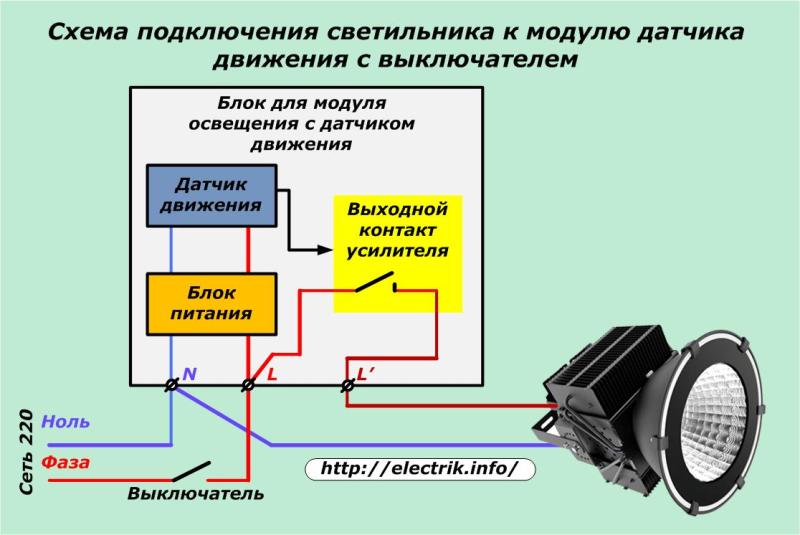

Anslutningsdiagram via omkopplare
Den här metoden används när ett rörelsessensorblock läggs till en befintlig lampa med en brytare. När omkopplaren är påslagen fungerar kretsen helt som den är konfigurerad av elektroniken. Och när kontakten är öppen tas fasen ur strömförsörjningen och rörelsessensorn tas ur drift.

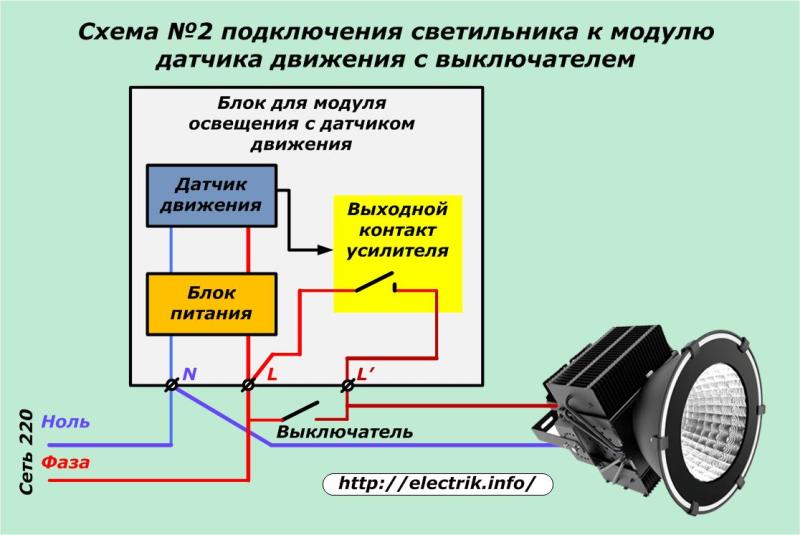

Övningen har visat att när lägenheterna lämnar lokalerna kvarstår vanan att automatiskt stänga av ljuset med en strömbrytare. Efter det, när du går in i en persons rum, tas rörelsessensorn ur drift. För att utesluta sådana situationer växlas kontakterna på omkopplaren, genom vilken övergången till föregående krets utförs.
I denna krets passerar strömbrytaren helt och hållet utgångskontakten från rörelsessensorn. Det används när en person har varit i ett stillastående läge under lång tid, och slutartiden är liten och du måste göra extra distraherande rörelser för att slå på lampan.

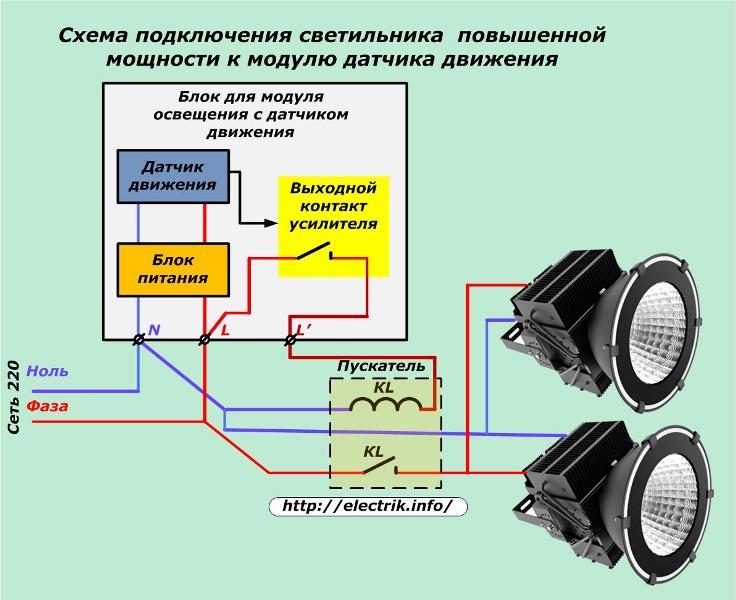

Kopplingsschema för kraftfulla belastningar med elektromagnetiska enheter
En rörelsessensorenhet med kontakter med låg effekt kan användas ljusstyrning mycket kraftfulla belysningsarmaturer. För detta används en mellanliggande enhet - magnetisk starter, relä eller kontaktor för motsvarande klassificering. Lindningen är ansluten till en givarkontakt med låg effekt och strömkontakten pendlar belysningssystemets belastning.
I detta schema, som i alla andra, är det nödvändigt att beräkna de omkopplade kapaciteterna exakt och välja effektkontakter för dem. Efter att ha inkluderats i arbetet mäts nödvändigtvis strömmarna i lasterna och jämförs återigen med kontakterna. För pålitlig långsiktig drift av systemet är det nödvändigt att skapa en marginal.
En liknande krets med elektromagnetiska enheter kan lång och pålitlig drift. Men hon har två betydande nackdelar:
1. ökat buller och elektromagnetisk störning som följer med processen att flytta ankaret under omkopplingen;
2. kontaktsystemets ständiga slitage på grund av urladdningar från en öppen krets, vilket kräver periodiskt förebyggande underhåll.
Triac och triac berövas dessa brister.

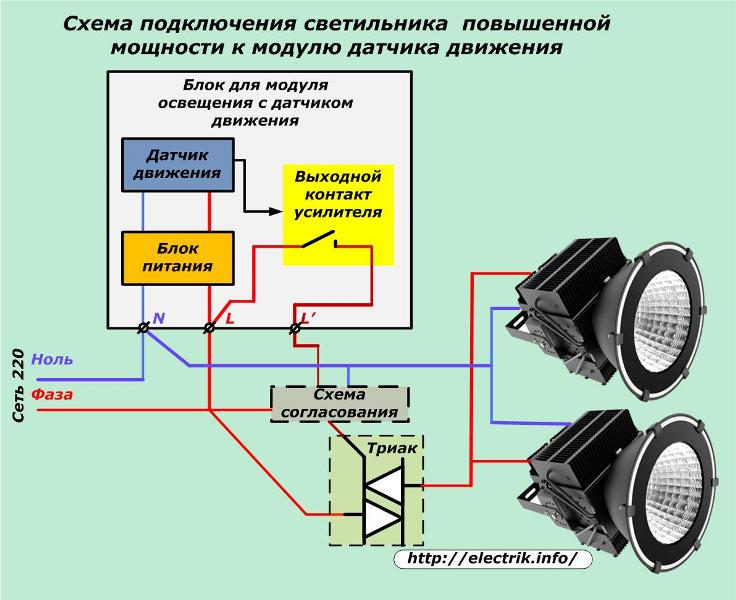

Anslutningsdiagram för kraftfulla laster med halvledarapparater
I det här fallet finns det inga typer av buller och störningar. Men för att halvledaranordningen ska fungera är det nödvändigt att konvertera styrsignalen för rörelsessensorn till en harmonisk som sammanfaller i frekvens med nätspänningen. För att göra detta skapas en speciell matchningskrets som ger växelström till triac-styrelektrod.
När matchningskretsen är i drift är triacen öppen. och lamporna är på. När det inte finns någon styrsignal är triac stängd och belysningen som den styr är avstängd.
Nackdelen med denna krets är designkomplexiteten hos den elektroniska anordningens matchande signal.
Valet av installationsplats och sensorns orienteringsmetod
Beroende på dess design kan rörelsessensorn ha en annan synvinkel för att övervaka utrymme från några grader till en cirkulär vy, som vanligtvis används med takfästen.
Dessa vinklar är fördelade i horisontella och vertikala plan, definierar observationsområdet, anges i dokumentationen.
Sensorer utformade för väggmontering har vanligtvis en översikt av storleksordningen 110 ÷ 120 eller 180 grader horisontellt och 15 ÷ 20 - vertikalt.
Utanför detta utrymme upptäcks inga rörelser av sensorerna. Därför är det viktigt att inte bara välja dem i enlighet med egenskaperna för granskningen, utan också att justera efter installationen för att justera riktningen efter installation av en rörelsessensor. Konstruktioner med ett rörligt visningsorgan underlättar idrifttagningen, och för andra enheter är det nödvändigt att noggrant tänka igenom och utföra den första installationen.
Takavkännare har vanligtvis 360 synom horisontellt, vilket är fördelat kon från topp till botten.Dess kontrollzon är mycket större, men den kan också ha ett iögonfallande utrymme i lokalernas hörn.
Inverkan av främmande föremål på sensorernas drift
När du installerar och konfigurerar rörelsessensorn är det viktigt att ta hänsyn till villkoren för deras placering, för att bedöma påverkan på deras tillförlitlighet för närliggande föremål och olika energikällor. Värmeelement, svängande trädgrenar, bilar som passerar förbi, hissstugor och andra föremål kan orsaka ofta falska positiver.
När det inte finns något sätt att bli av med dem, förstärks enhetens känslighet med en potentiometer eller skärms störningszonen.
