Design, konfiguration och användning av multifunktionstimern TE 15
I vardagen använder vi många elektriska mekanismer, vars regelbundna användning föreslår automatisering av processen. Till exempel kontroll av utomhusbelysning eller en brunnspump. Denna idé är inte ny, och det finns många enheter för detta ändamål som har fått ett gemensamt namn - ett tidsrelä.
Den programmerbara veckotimern elektronisk TE 15 (fig. 1) är en enhet som kan styra många hushållsapparater. Han är ett levande exempel på fördelarna med modern teknik. För att verifiera detta, kom bara ihåg vilka enheter som måste användas tidigare.
Bild 1. Digital timer - maximal funktionalitet, inget mer
Lite historia
Tidigare var en mekanisk timer populär. Inbyggt i uttaget kan det slå på hushållsapparater under en viss tid (se fig. 2). I själva verket var det en nedräkningstimer, och dess omfattning var följaktligen begränsad.
Bild 2. Ett av de kinesiska industrins verk - ”Kitchen timer”
I själva verket är detta ett vanligt utlopp med en timer, toppen av populariteten för sådana enheter kom i mitten av 80-talet av förra seklet.
När tiden gick, ersattes gradvis mekaniska apparater av elektromekaniska apparater, och i sin tur ersattes de av elektroniska apparater, till exempel ett elektroniskt stoppur.
Funktionerna för dessa enheter har expanderat avsevärt. Nu är det den digitala enhetens början, ytterligare ett år eller två och smarta hem koncept kommer att göra sina egna justeringar.
Låt oss komma tillbaka till ämnet för artikeln.
Designfunktioner
Liksom alla enheter av denna typ består TE 15 av följande konstruktionselement:
-
liten växelströmförsörjningsenhet;
-
mikroprocessor och dess elektroniska band;
-
informativ LCD-skärm;
-
gränssnittsstyrenhet (knappar för programmering);
-
relä som ansluter eller kopplar bort lasten;
-
batteri (det är nödvändigt att spara inställningarna om strömmen är avstängd).
Närvaron av en programmerbar mikroprocessor låter dig ställa in åtta olika cykler av program som kommer att kontrollera belastningen. Detta görs med knapparna installerade på frontpanelen (fig. 3).
Informationsdisplayen kan fungera i två lägen: visa aktuell tid och användas vid inställning av driftslägen.
Bild 3. Knappar för styrenhet
justering
Detaljerade programmeringsinstruktioner, en manual och ett kopplingsschema ingår i enheten. Därför kommer vi att överväga denna del kort för att återkalla detaljerna.
Kort programmeringsguide
Handlingens algoritm:
1. Sätt på strömmen på timern.
2. Tryck på “Reset” -knappen (markerad med en röd oval i figur 4).
Bild 4. Återställningsknapp
3. Vänta till slutet av statusundersökningsförfarandet (varar cirka åtta sekunder), och en omvänd rapport slås på på indikatorn.
4. Ställ in aktuell tid och datum. Som standard är tiden inställd i 24-timmarsläge, för att växla till en 12-timmarsvisning, tryck på knappen ovanför vilken symbolratten visas (markerad i figur 5) och håll den i detta läge i minst fem sekunder. Efter denna period visar displayen valet mellan "AM" och "PM" (före middagstid eller efter). För att växla tillbaka till 24-timmarsläge, tryck på den här knappen igen.
Bild 5. Val av knapp för tidsläge är markerat med rött
5. När du har valt visningsläge bör du ställa in de aktuella tidsparametrarna. För att göra detta håller du in knappen med ratten (se fig. 5) och trycker på “D +” (fig. 6 är markerat med rött). Således väljs veckodagen.Beteckningarna "MO", "TU", "WE", "TH", "FR", "SA", "SU" är den engelska förkortningen för veckodagarna med de två första bokstäverna, de motsvarar måndag, tisdag, onsdag, Torsdag, fredag, lördag och söndag.
Tiden ställs in med knapparna “H +” och “M +” (markerade med grönt och blått i figur 6), med vilka timmar och minuter ställs in.
Bild 6. Knappar för att ställa in veckodag och tid
Figur 7. Cykelkontrollknapp
När datumet är inställt och tiden indikeras kan du börja programmera. Detta görs enligt följande:
-
för att ställa in den första driftscykeln, tryck på knappen som visas i figur 7;
-
välj sedan veckodagen med knappen "D +" (visas i rött i figur 6);
-
ställ sedan in den exakta responstiden med knapparna "H +" och "M +";
-
tryck på kontrolltangenten som visas i figur 7 för att slutföra programmeringen av denna effektcykel.
Hanteringen av de återstående cyklerna görs på samma sätt. Om det finns ett behov av att inaktivera något av de etablerade driftslägena trycker du bara på kontrollknappen (Fig. 7), väljer en cykel och slår på Mode-knappen.
Den här apparaten kan slå på eller stänga av den anslutna utrustningen. Valet av detta alternativ utförs med knappen "Mode". I det här fallet visas status för kontakterna på indikatorn: "Auto Off" "Auto On", vilket motsvarar öppna eller stängda relonkontakter.
Specifikationer och kopplingsschema
Enheten är utformad för att drivas av ett hushålls elektriskt nätverk, vars tillåtna spänningsområde är från 180V till 264V, vid en standardfrekvens på 50Hz. Den integrerade processorn låter dig ställa in upp till åtta on-off cykler, med ett minimalt tidsintervall på minst en minut. När det gäller ett reservbatteri kan du spara aktuella inställningar även om enheten är frånkopplad från nätverket.
Enhetens interna relä kan växla lasten med en strömstyrka på upp till 16A. Huset har en skyddsgrad IP20.
Tillåtet timerfel är högst två sekunder per dag, vilket är acceptabelt för enheter i denna klass.
När det gäller ett backupbatteri kan du spara inställningar även om enheten är frånkopplad från nätverket.
Beträffande slitstyrka beror det på tillverkaren, till exempel TDM Electric eller EKF ser till att deras produkter tål mer än en miljon on-off cykler.
Enheten är utrustad med en DIN-skenahållare, 35 mm bred.
Timerns dimensioner är 82x36x66mm, och vikten är bara 150 gram.
Anordningen förblir i drift vid en omgivningstemperatur mellan -10 ° C och 40 ° C och en relativ fuktighet på högst 98%.
För att ansluta enheten ordentligt bör du styras av kretsen som visas i figur 8.

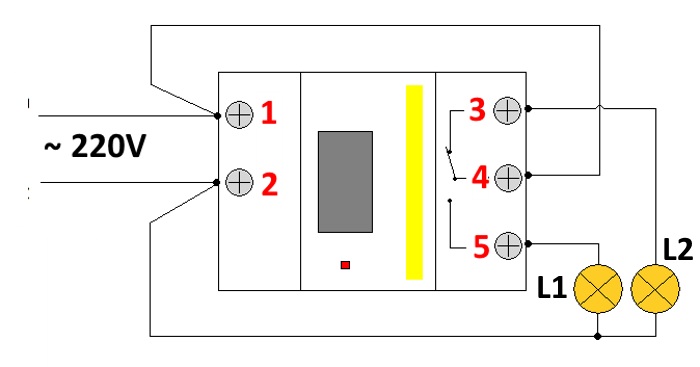

Bild 8. Ladda anslutning
Som ni ser är anslutningsprincipen ganska enkel: spänning appliceras på kontakterna “1” och “2”, lasten är ansluten till kontakterna “3” och / eller “5”. Med den angivna anslutningsmetoden kommer lampan L1 att stängas av och L2 slås på. När enheten fungerar kommer situationen att förändras. L2 - stängs av, L1 - tänds.
ansökan
Om du använder en sådan enhet, dela i kommentarerna till artikeln för vilka ändamål den används, kan den här informationen vara användbar för någon.
Dmitry Makarov
